Pneumatiske systemer er en del af mange industrielle systemer. Vi forklarer nedenfor strukturen og funktionen af pneumatiske cylindere, hvad du skal være opmærksom på inden købet, og hvilke fordele et pneumatisk drev tilbyder dig.
Teksten forneden er maskineoversat fra den tyske originaltekst.
Videnværdi til pneumatikcylindre & pneumatiske drev
Pneumatiske anlæg er en del af mange industrielle anlæg. Vi forklarer Pneumatikcylinderes opbygning og funktion, hvad du skal være opmærksom på ved købet, og hvilke fordele et pneumatisk drev giver.
Anvendelsesområder for pneumatiske systemer
Hvordan fungerer pneumatik?
Funktion og opbygning af pneumatikcylindre
Was, Ich as was
Vores praktiske tip: Vær opmærksom på testristen
FAQ – ofte stillede spørgsmål om pneumatikcylindre
Anvendelsesområder for pneumatiske systemer
I næsten alle områder af industrien anvendes der pneumatik. Det omfatter både fødevare- og bilindustrien. Aftapningsanlæg eller lakeringsveje ville være utænkeligt uden anvendelse af trykluft i den nuværende form. Men også inden for medicin, minedrift, rumteknologi og mange andre sektorer og industrier har pneumatiske systemer en fast plads.
Hvordan fungerer pneumatik?
Begrebet pneumatik afledes af det gamle græske ord pneuma was betyder "vind". Ved pneumatiske drev anvendes luft, nærmere bestemt trykluft, til at udføre mekanisk arbejde. Men hvordan fungerer det? For f.eks. at kunne anvende en pneumatisk cylinder skal der i første trin produceres trykluft. Dette sker normalt via en kompressor (kompressor), der suger den omgivende luft og komprimerer den, således at der til sidst ligger mellem 6 og 40 bar tryk i trykluftanlægget.
Den luft, der er indsuget fra omgivelserne, er ofte forurenet med partikler som olie, støv eller pollen. Før den tilføres et pneumatisk drev, er det vigtigt, at trykluften befries for denne forurening. Hvis det ikke sker, kan det medføre skader på maskinerne. Den rensede luft ledes gennem et net af rørledninger til de enkelte maskiner. En trykluftbeholder, der er integreret i systemet, fungerer som buffer og holder trykket i fordelersystemet konstant. Det har den fordel, at kompressorerne kun skal køre, hvis trykket i ledningsnettet aftager igen. Nu kan den komprimerede luft for eksempel drive en trykluftcylinder på en fabrik eller slagnøgle på et bilværksted.

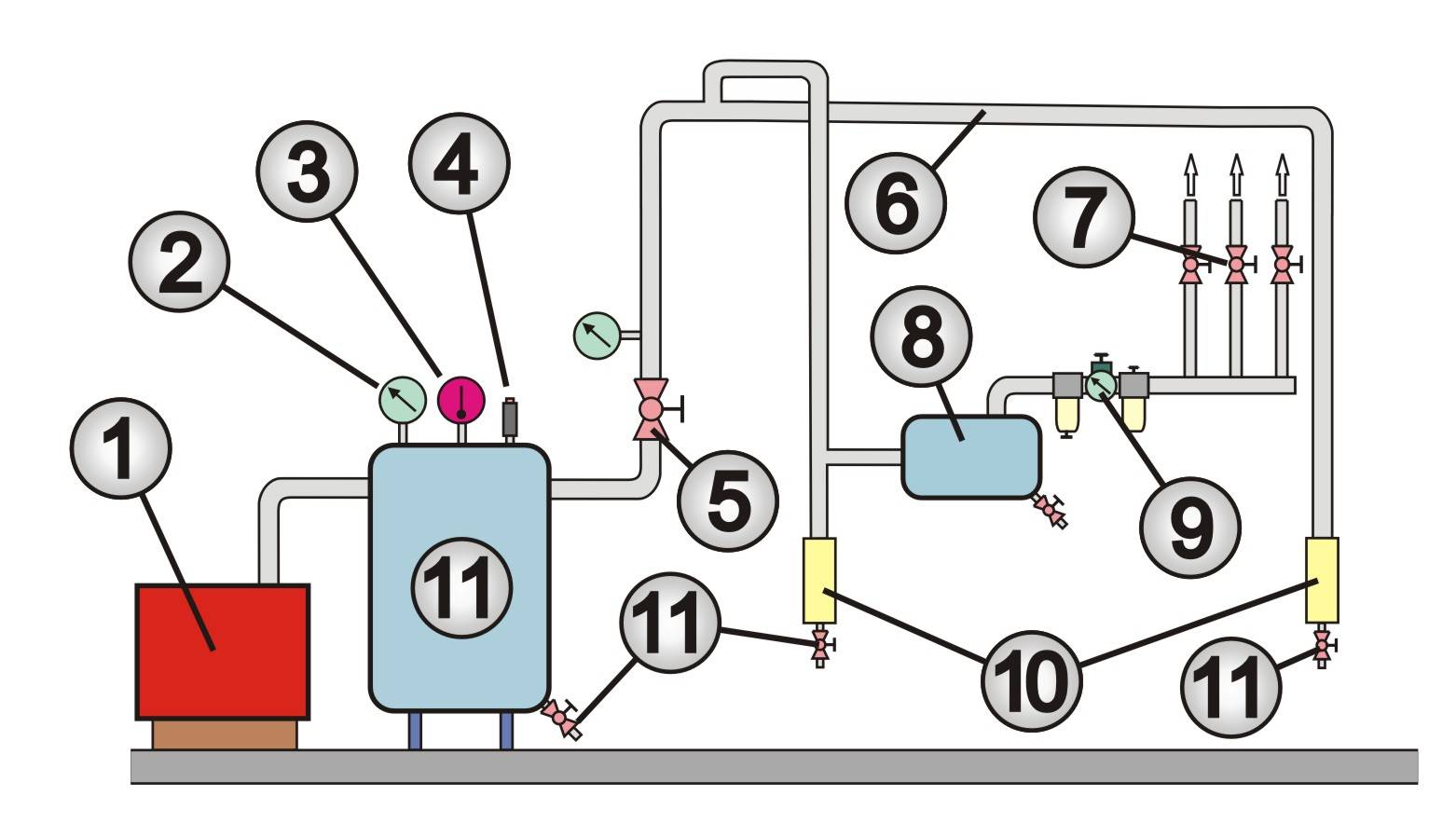

Figur: Trykluftanlæg
1 Kompressor
2. Manometer
3. Termometer
4. Overtryksventil
5. Spærrehane
6. Trykluftledning med 1 - 2% hældning
7 Trykluftfordeling
8. Midlertidigt lager
9. Vedligeholdelsesenhed
10. Kondensat-opsamlingsbeholder
11. Kondensatudløbhane
Funktion og opbygning af pneumatikcylindre
I pneumatikken findes forskellige drev, som trykluftmotorer eller cylinder . Opbygningen af en cylinder er relativt enkel: Ved siden af cylinderrøret består en trykluftcylinder af to dæksler, som lukker røret på begge sider, og en stempelstang med drivstempel. En opdeling af pneumatikcylinderen kan ske efter udførelse, udført bevægelse eller funktion. Forskellige udførelser er blandt andet cylindre med stempelstang, drejecylinder, rundcylinder, profilcylinder eller membrancylinder. Som eksekverbare bevægelser er lineære eller roterende forløb mulige, mens funktionen kan skelnes fra enkeltvirkende og dobbeltvirkende.
En enkeltvirkende luftcylinder har en enkelt tryklufttilslutning. Hvis der ledes luft ind i cylinderen, kører stemplet ud af cylinderrøret. Når luften kommer ud igen, glider stempelstangen tilbage i udgangspositionen. Sådanne enkelvirkende cylindre udvikler altså kun kraft i én retning. Ved en dobbeltvirkende cylinder er der derimod to tryklufttilslutninger til stede. Afhængigt af, hvilken af de to tilslutninger der forsynes med luft, bevæger stemplet sig enten i den ene eller den anden retning. Da en sådan cylinder overfører kraft til begge sider, taler man om dobbeltvirkende trykluftcylindre.
Figur: Trykluftcylinder
1 Jorddec
bel
2. Tætning (O-ring)
3. Stempeltætning (O-ring)
4. Tætning (O-ring)
5. Tætningsring
6. Føringsring
7 Afstryger
8. Lejedæksel
9. Lufttilslutning
10. Stempelstang
11 Kolbe
12. Lufttilslutning
Was, Ich as was
Til omgivelser, der stiller store krav til hygiejnen, er ISO-cylindere af rustfrit stål et godt valg. Sørg for, at bundlængden på cylindre og metalcylindre er tilstrækkeligt dimensioneret til den påtænkte anvendelse. Til mange formål findes der også specielle udformninger af luftcylindre: Således er der for eksempel til anvendelse ved trange pladsforhold specielle Kompaktcylindre til rådighed. Derudover findes der serier, som er udstyret med gennemgående stempelstang eller også kolbenfrie cylindre.

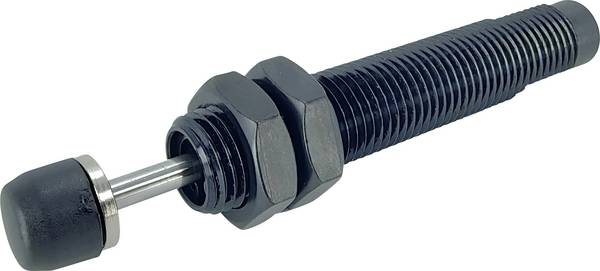

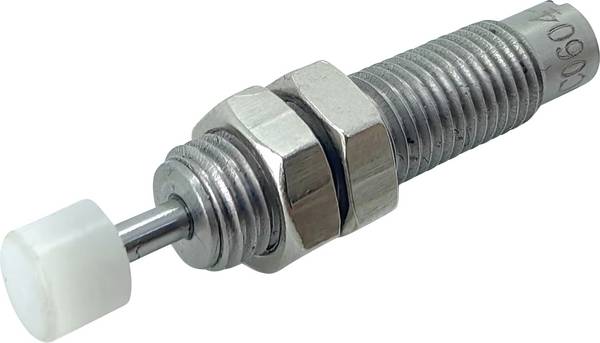

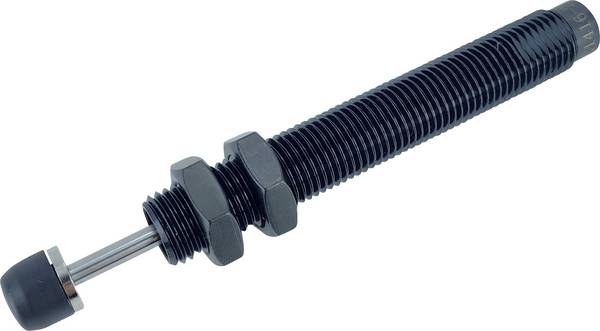

I vores online shop tilbyder vi talrige produkter fra pneumatik, og blandt disse findes der løsninger til så godt som ethvert behov. Ud over et bredt udvalg af stempelstang-, flerstillings-, opspændings- og stopcylindre omfatter vores omfattende sortiment også tilbehør, der passer til serierne, og tilsvarende reservedele. Derudover holder vores butik forskellige drev som for eksempel balance-, membran- og svingdrev samt drev med føringer klar til brug. Derudover finder du rundkoblinger, støddæmpere og et stort tilbehørsprogram til griber.
Vores praktiske tip: Vær opmærksom på testristen
Tekniske anlæg, der arbejder med trykluft, skal efter visse driftsværdier med alle sikkerhedskritiske komponenter normalt underkastes periodiske kontrolfrister fra et år. Brug ikke apparater eller dele af anlæg, der ikke er kontrolleret, eller hvis testfrister er overskredet. I Tyskland gælder det, at det maksimale loft for periodiske kontroller er 5 år for intern kontrol og 10 år for styrkeprøvningen. Dette er baseret på driftssikkerhedsforordningen (BetrSichV) for operatører af trykbærende udstyr, der er underlagt kontrol.
FAQ – ofte stillede spørgsmål om pneumatikcylindre
Hvilke fordele har pneumatikken?
Pneumatiske drev udmærker sig især ved deres robusthed. De er stort set resistente over for forskellige påvirkninger og vibrationer. Da der kun arbejdes med trykluft i pneumatikken, er teknologien desuden meget ren og kan uden problemer anvendes i følsomme områder som levnedsmiddelindustrien til drev og til styring af anlæg. I modsætning til en hydraulikcylinder undslipper ved en lækage i trykluftledningen kun luft, så der kan ikke opstå urenheder. Ved et drev, der arbejder med trykluft, opstår der ved overbelastning normalt ingen skader. Den store mængde spildvarme, der opstår ved komprimering af luft, kan anvendes til opvarmning. Og sidst, men ikke mindst, er drev, som arbejder med trykluft sammenlignet med hydraulik, relativt billige i anskaffelse og vedligeholdelse.
Was endentillingsdæmpningen ved en pneumatikcylinder?
Der anvendes en såkaldt "endesæmpning", når en cylinder skal bevæge store masser. Mens et luftcylinderstempel kører tilbage igen, bremses pærens hastighed af en dæmpningsstempel i den sidste del af vejen.
