Værd at vide til platiner-stikforbindelser
For at forbinde printplader med andre elektriske komponenter findes der stikforbindelser eller printpladeforbindelser. Forbindelsen kan ske via klemmeforbindelser, skrueforbindelser eller loddekontakter. Hvordan du kan vælge det korrekte valg for at oprette forbindelse til printplader, finder du her.
Was printkort-stikforbindelser?
Hvad was for forbindelsesdele?
Udvalg af platiner-stikforbindelser
Facit - store forbindelsesmuligheder
Was printkort-stikforbindelser?
Printkort er tynde plader, som indeholder elektriske komponenter og forbindelser. Til den praktiske anvendelse forbindes printkort med andre elektriske komponenter eller moduler. Det kan for eksempel være kontakter, drejeknapper, display eller andre printplader.
Sådanne forbindelser kan for eksempel realiseres med kabler, der loddes direkte på printpladen. Men det er svært at løse disse loddesteder igen, og varmeindtastningen gennem flerganslodning kan beskadige komponenter på printkortet. Derudover er nogle tilslutningssteder på printkort meget små eller dårligt tilgængelige.
For at løse forbindelser og gøre dem tilgængelige er der stikforbindelser til printplader. Ved direkte stikforbindelser befinder forbindelsespunktet sig direkte på printkortet. På denne måde kan du monteres direkte på andre komponenter eller printplader med den tilsvarende tilslutning. Dette system er for eksempel placeret i computere (på grafikkort, RAM-modul) eller specielle industricontrollere.
Indirekte stikforbindelser loddes på printkortet. Der findes forskellige forbindelsessystemer til at etablere en sikker forbindelse. Printkortstikkene tilsluttes med kabler, stik eller direkte til andre platinstik.
Disse printpladeforbinder gør det muligt at løse forbindelsespunkter til mange forskellige elektriske komponenter. De forskellige typer af forbinder findes med lige og vinklede tilslutninger.
Hvilke forbindelsesdele findes der?
Der er forskellige tilslutningsmuligheder til printkort. Vigtige printpladeforbinder og dele er:
Hunkonnektor, hankonnektor
Knivlister sættes i fjederlister. På knivlister findes der stifter på tilslutningssiden. Dens modstykke, fjederlisterne, har tilslutninger som tilslutning. De har tilslutninger til at anbringe dem på printplader ved lodning eller svejsning, der skal forbindes med hinanden.
Disse to typer kan kombineres på mange måder. Ud over muligheden for at forbinde to printplader med hinanden findes der også specielle stik til montering af kabler på listerne. Ved valget skal du være opmærksom på, at listerne kommer fra den samme producent, da fjederlister og knivlister ofte ikke er kompatible med hinanden af forskellige producenter.
Stiftlister, stiklister
Med stiftlister kan printkort forbindes med hinanden, enkelte kabler tilsluttes eller forbindes med stik med flere ledere. Tilslutningslisterne er modstykket til stiftlisterne. Listerne er tilgængelige i mange serie- og polkombinationer.
Kortslutningsbroer
Kortslutningsbroer eller "jumper" sættes på stiftlister for at forbinde to af kontakterne på en liste med hinanden - de bliver »brokoblet«. På denne måde kan forskellige koblingstilstande indstilles via enkle broer fra kontakter. Et kendt eksempel er styring af ældre harddiske ved hjælp af fastsættelse af hoved- (Master) og en sekundær harddisk (slave). Dette opnås ved hjælp af en kortslutningsbro.
Lodderinge, loddestifter
Lodderinge og loddestifter fastgøres på printplader og fungerer som loddepunkter. For det meste loddes de på platin, men der er også specielle stikvarianter. Der findes også forbindelser over stifter og øser, som ved presning bliver fast forbundet med printkortet. På disse loddestøttepunkter kan der fastgøres flere tråde, loddefrekvensen øges. På de enkelte tråde kan der også anbringes stik, der sættes direkte på loddestifter.
Printklemmer;
Printklemmer, der er anbragt på printplader, gør det muligt at montere ledninger ved at skrue eller klemme. Disse forbindelser kan let løsnes igen. Ledninger kan således nemt udskiftes eller klemmes på en anden måde.
IDC-stik
Sokkelstik er en form for stiftlister, som anvendes til stikforbindelser. De har en isolerende kant og kodes, for at undgå forkert påsætning. En ekstra fastlåsning sørger for en sikker fastholdelse af stikket was nødvendig ved stærkt svingende enheder som vaskemaskiner.

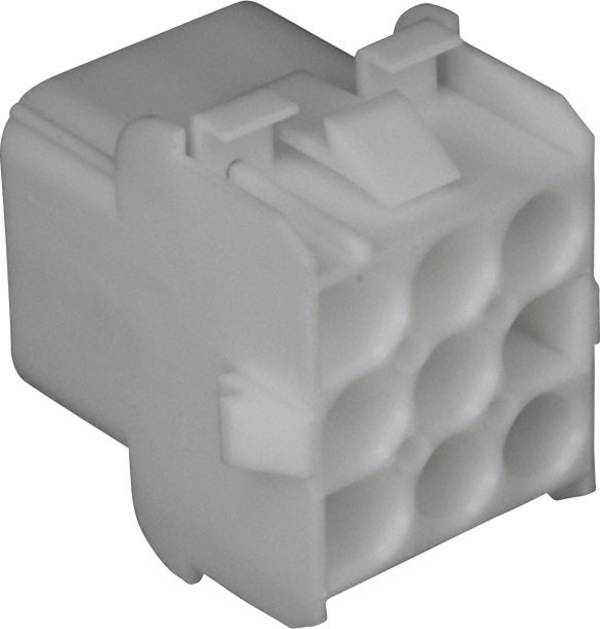

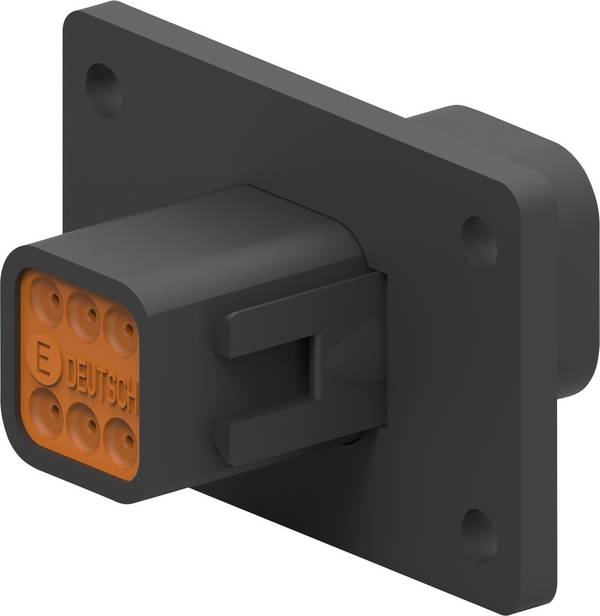

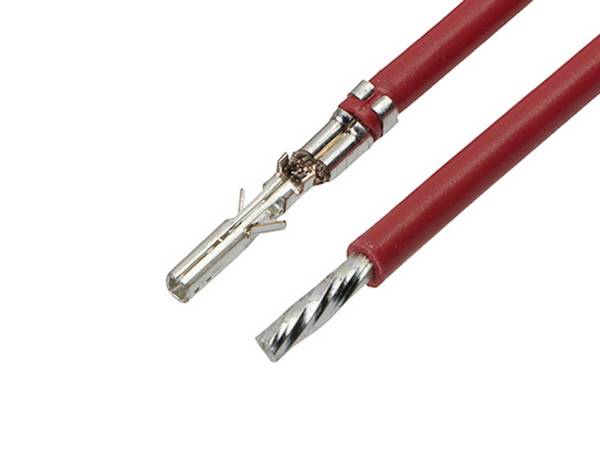

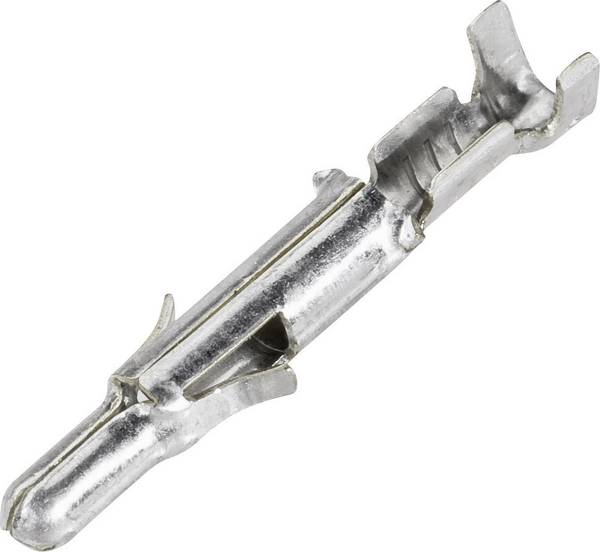

Stiftlister- og tilslutningssystemer
Stiftlister- og tilslutningssystemer omfatter stiftlister og tilslutningslister, der er beregnet til specifikke anvendelser. Fra det store antal producenter og anvendelsesscenarier findes der lige så mange stiftlister- og tilslutningssystemer. Disse kan udstyres med forskellige kodninger, polantal, stikvarianter og kabinettyper.
Tilbehør til stiftlister- og tilslutningssystemer
Til det omfattende sortiment af stiftlister- og tilslutningssystemer findes der også et stort udvalg af tilbehør. Det rækker fra tætninger og kabinetter over ekstra trækaflastning til kodningsudstyr.
Valg af den rigtige printkortstik
For at udstyre dine printkort med stikforbindelser, er der ved det korrekte valg nogle punkter, der skal overholdes:
- Antallet af pol/tilslutninger og antal rækker skal passe på deres printplade.
- Forbindelsesbeslagene skal have en maksimal strømstyrke, der er større end de forventede strømstyrker på deres printplade.
- Er det kun få enkelte ledninger at forbinde eller flertrådede kabler? Ved ganske få ledninger er det ofte nok med et loddehunstik eller en enkel stiftliste. Til flertrådede anvendelser bør fjeder- og knivlister eller stiftlister og stiklister overvejes.
- Ved stærkt svingende apparater bør man være opmærksom på en stikfastlåsning.
- Ved vanskelige forhold som for eksempel støv- eller fugtudvikling bør der anvendes tætninger og kabinetter.
Facit – store forbindelsesmuligheder
For at forbinde printkort med andre elektriske komponenter og moduler, er der et stort udvalg af tilslutningsmuligheder. For at beskytte printpladen og oprette opløselige forbindelser anvendes der printpladernes stikforbindelser.
Der er forskellige lister, loddetilslutninger og klemmer, som kan anbringes på printplader. Med disse kan der oprettes forbindelse af enkelte tråde, flerbenede kabler eller andre printplader. Takket være de mest forskellige systemer er der en passende stikforbindelse til ethvert formål.
