Værd at vide om måleledninger og prøvespidser
Måleledninger og prøvespidser - opbygning og funktion
Hvad was man skal være opmærksom på ved køb af komponenterne?
Konklusion: Stort udvalg
Måleledninger og prøvespidser - opbygning og funktion
Inden du starter med den store måleopbygning, kan du stikke kablerne med testspidser og teste spændingen. På den måde finder du ud af, om kablerne er tilsluttet og hvilken leder det handler om. Dette sker helt uden fare og kan forhindre en unødig afisolering, da nålespidserne uden besvær gennemholder isoleringen.
Krokodillenæb
Med optræd allerede eksisterende måleledninger. De er kabelklemmer, der tilsluttes på en på forhånd isoleret strømledning. Alt efter kabeltykkelse er der her forskellige klemmer, der er beregnet til forskellige kabeltværsnit. Krokodillenæb er meget variable og kan også tage tykke ledninger op til ca. 9 mm ud. Derudover er de udstyret med en flad spids, der kan udtage fine kabler.
Der er særlige tynde kabler, som der er planlagt fine krokodillenæb til, som griber særligt fint og forhindrer beskadigelse af kablet. Sikkerhedsklemmer sørger for, at fingrene ikke kommer i nærheden af ledningen ved høj strømstyrke. Ved høje spændinger forhindres et muligt strømstød ved hjælp af denne måleteknik.
Måleledningerne bruges til at forbinde den tilsluttede strømledning med måleapparatet. De forbindes med enden af krokodillenæb og stik på måleapparat. Der er forskellige måder at gøre det på. Ved normale måleledninger er der tale om kabler, der er tilsluttet med forskellige stik, for at muliggøre en nem tilslutning til måleapparatet. Det omfatter for eksempel lamel- og bananstik.

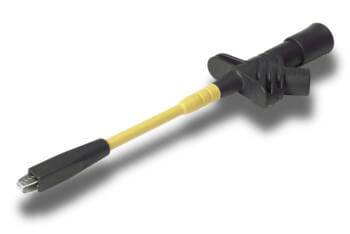

Sikkerheds-krokodillenæb med gribekløer til nem måling

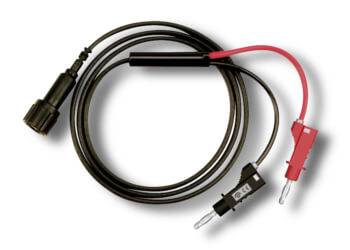

Måleledning med BNC på to gange 4 mm bananstik
BNC-prøveledninger
Hvis stikket alligevel ikke passer ind i bøsningen, afhjælper en måleledningsadapter. Ved de såkaldte BNC-måleledninger drejer det sig om et specielt koaksialkabel. Ved disse ligger den neutrale leder ikke som normalt parallelt med hovedlederen, men omslutter denne. Sådan føres hovedlederen i midten af kablet.
Formålet er at beskytte hovedlederen og undgå, at måleresultaterne forfalskes. Denne højere nøjagtighed anbefales især ved målinger af svage jævnstrømme, impulser og lavfrekvente vekselstrømme samt til fine måleapparater som for eksempel oscilloskoper.
Ud over sikkerheds-prøveledninger finder du i Conrad Online-Shop indenfor måleledningsadapter mellemstik, som for eksempel kan tilsluttes til stikdåser. På denne måde kan du måle på strømledningen uden at berøre den direkte. Inden for måleledningstilbehør er ekstra kabelholdere og klemmer til organisering af kabler samt andet nyttigt tilbehør som for eksempel målrettet belysning
Prober
Conrad finder et stort udvalg af tastehoveder til måling med oscilloskopet. Over denne bliver oscilloskopet forbundet til strømledningen. Det giver den store fordel, at du i modsætning til almindelige kabler har definerede egenskaber. De kan måles under kendte forhold og reducerer fejlsårbarheden betydeligt.
Også her er forskellige modeller designet til at opfylde visse krav. Enkle passive prøvesonder klarer sig uden egen strømforsyning og egner sig til måling af spændinger i det trecifrede område på oscilloskopet. De har delvist en fast spændingsfordeler, som reducerer spændingen, der når frem til oscilloskopet, med en bestemt faktor. Den kan anvendes her i forholdet 1/10 eller 1/100, således at kun en tiendedel af den oprindelige spænding måles.
Aktive prøvesonder af høj kvalitet er beregnet til høje spændinger op til ca. 20 kV og væsentligt større frekvensområder end passive prøvesonder og muliggør præcise målinger i hele måleområdet. Du forsynes aktivt med strøm via batteri eller strømforsyning og kan derudover variabelt indstille spændingen via indbygget modstand efter princippet om spændingsstejleren, så på oscilloskopet kun 1/10 eller 1/100 af den oprindelige spænding. Dermed sikres det, at den spænding, der opnås, ligger inden for alle spændingsområder inden for oscilloskopets specifikationer.
For at tilslutte proben til strømledningen, der skal måles, kan der tilsluttes testspidsen, også kaldet fjederkontakt. I modsætning til en stikforbindelse i testspidsen tastes ledningen med testspidsen, hvorved der ikke kræves en passende bøsning.

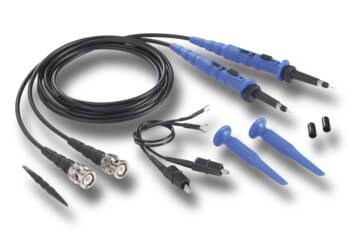

Sæt bestående af to prøvesonder, med klemmekroge og jordledninger
Hvad was man skal være opmærksom på ved køb af komponenterne?
Hvis du køber tilbehør til din måleopbygning, skal du være opmærksom på nogle nøgledata for at undgå fare for overophedning og for at sikre kompatibilitet. Disse finder du direkte på den pågældende artikelside hos Conrad.
BNC-måleledninger for eksempel har brug for BNC-stik på måleapparatet selbst. Den nominelle strøm eller den nominelle spænding er vigtig ved alle måleledninger samt ved afmontering og prøvespidser. Disse værdier angiver det normale, vedvarende mulige arbejdsområde for forbindelserne. Hvis denne vedvarende overskrides tydeligt, er der brandfare. For takket være det for lille ledningstværsnit bliver kablet opvarmet.

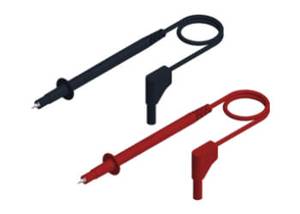

4 mm-stik måleledningssæt af silikone med vinklet afgang
Også målekategorien er relevant. Denne angiver for det første den maksimale nominelle spænding. Desuden er klassificeringen i fire kategorier relevant. Disse refererer til det målemiljø, hvori komponenten må anvendes. Kategori i tillader kun måling i batteridrevne strømkredse. Kategori II muliggør måling på det normale strømnet, kategori III til måling inden for bygningsinstallationen. Med den højeste kategori IV er målinger direkte på husets tilslutning mulig.
Ved køb af et tasthoved skal du være opmærksom på kompatibiliteten med oscilloskopet, som skal måles med. Generelt er forholdet mellem antal og nominel spænding vigtigt. Den spænding, der forekommer i din måling, må ikke overskride den nominelle spænding. Med Indekseringsforholdet kan spændingen beregnes, som måles på oscilloskopet. Denne skal ligge under oscilloskopets maksimalt tilladte værdi.
Nogle prøvesonder er kun kompatible med bestemte oscilloskoper. Passive prøvesonder kan anvendes næsten universelt og er billige, men kan kun anvendes op til trecifrede spændinger og et mindre frekvensområde. Arbejd med høje spændinger eller høje frekvenser, kan det betale sig at arbejde med en aktiv probe. Disse er imidlertid ofte forskellige fra producent til producent og er derfor ikke indbyrdes kompatible. Hvilket oscilloskop der er egnet til sonden, finder du i produktbeskrivelsen.
Hvis du er usikker på tidspunktet for dit køb, eller hvis du har flere spørgsmål, kan du også meget gerne bruge vores kundeservice med personlige råd.
Konklusion: Stort udvalg
Til spændingsmåling med et oscilloskop eller måleapparat finder du hos Conrad talrigt tilbehør. Med aftagning klemmer du ledningerne. Før kan du nemt teste ledningerne med en prøvespids uden at beskadige isoleringen stærkt. Til præcis måling med oscilloskopet finder du prøvesonder til alle formål indtil industristandard.
