Værd at vide til drejekontakt
Was drejekontakt?
Hvordan fungerer drejekontakt?
Hvilke drejeknapper kan fås hos Conrad?
Hvilke elektriske tilslutninger har drejekontakt?
Mere viden og mere drejekontakt
FAQ – ofte stillede spørgsmål om drejekontakter
Was drejekontakt?
Drejeomskifter anvendes i elektriske/elektroniske anlæg til at åbne eller lukke elektriske forbindelser. De sikrer i den indtaede koblingsposition en elektrisk ledende forbindelse eller adskillelse mellem en spændingskilde og en elektrisk forbruger. Konstruktionen af drejekoblernes kabinetter sikrer, at berøring af de spændingsførende omskifterkontakter ikke er muligt. Det konstruktive særlige ved disse kontakter er, at kontakterne kan betjenes via en aksel ved at dreje til venstre eller højre. Også efter hinanden følgende koblingsprocesser i en retning er mulige og gængse. Normalt udløses koblingen manuelt.
Hvordan fungerer drejekontakt?

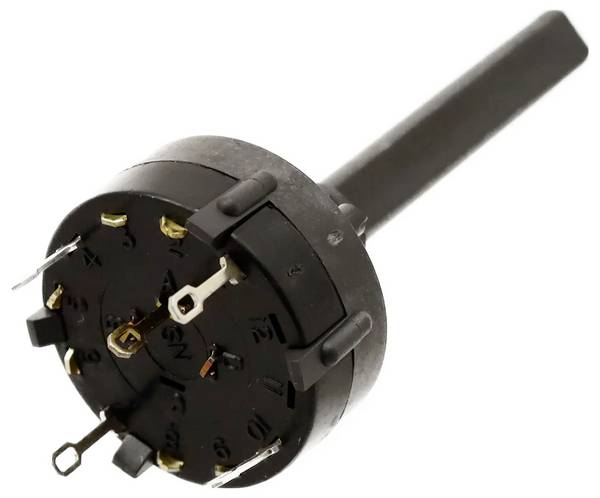

På drejeomskifter – akslen – er der en elektrisk kontakt, som enten skubbes mellem to åbne kontaktelementer for at lukke dem, eller drejekontakten er selv leder og drejes på en af de faste, cirkelformede kontakter. Den indtagne koblingsposition holdes med låseelementer. Derved kan der være flere koblingsniveauer, som kan anvendes til opbygning af flerpolede kontakter. Med mekaniske elementer, såkaldte låseplader, kan antallet af koblingsprocesser pr. drejning begrænses for at indstille drejeknappen nøjagtigt til den krævede profil i installationen. Som ved andre kontakter findes der låsbare og tastende koblingspositioner.
Drejekontakt har mekaniske elementer, som efter montering sikrer dem mod drejning af kontakthuset i monteringspladen. Hertil skal det tilsvarende modstykke være udført i monteringsenheden.

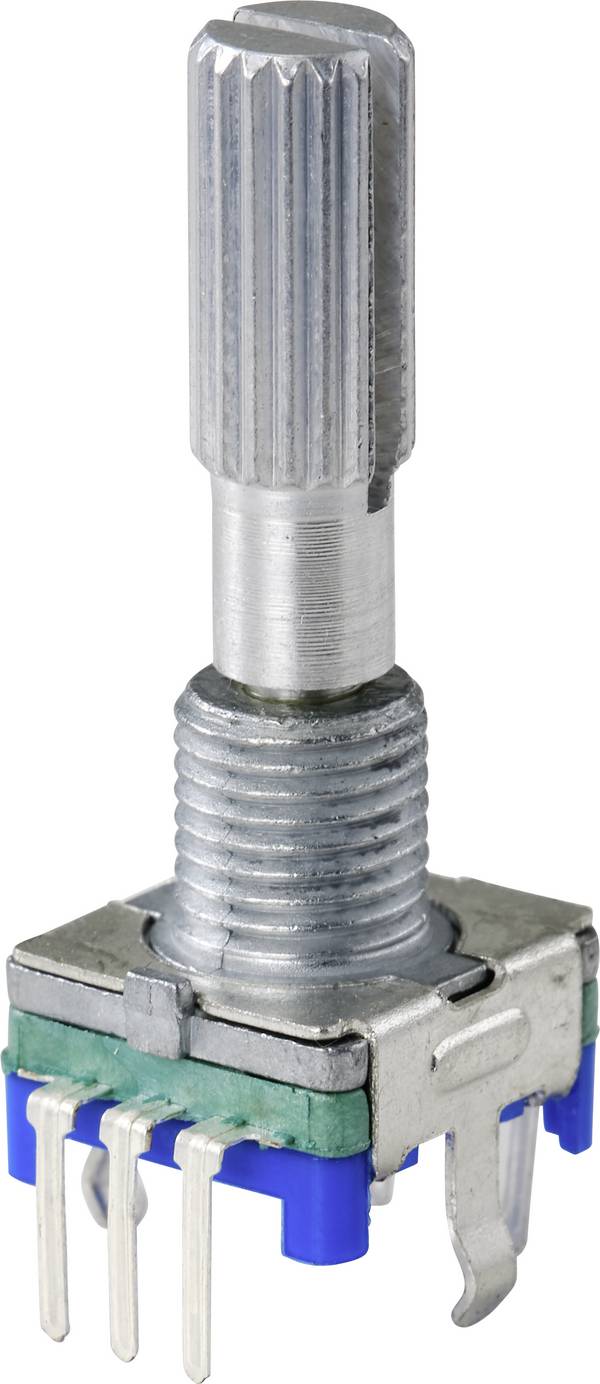

En særlig form for drejekontakt er de såkaldte encodere. Andre betegnelser er drejegiver eller drejevinkelsegivere. Disse har et stort antal kontakter, som er opdelt på en hel cirkel på 360 grader. De anvendes til registrering af drejehastigheder, evaluering af vinkelpositioner eller til trinvis regulering af spændinger (for eksempel lydstyrke).
Hvilke drejeknapper kan fås hos Conrad?
Under de elektriske parametre kan følgende kriterier vælges i menuen:
Strøm:
Fra 0,001 til 5 ampere. Ved meget små strømme drejer det sig for det meste om de nævnte encodere.
Aktiveringstype
Her skelnes der efter akse, drejeafbryder, spændeanordning, knap, skruetrækker og remtræk. Ved »lige metalakse« forstås, at der ikke er indarbejdet slidser, faser eller udsnit. Ved »flade« forstås, at der er en lige flade på akslen til at sætte en skrue i plan (f.eks. i drejeknappen). En særlig form er »tovtræk«-kontakten, hvor koblingsprocessen udføres i en delvist cirkulær form.
Kontakttype
Den beskriver antallet af lukker/åbner/skifter i drejekontakten, fra en til fire.
Beskyttelsesklasse
Ca. en tredjedel af drejekontakten, der tilbydes hos Conrad, har en garanteret beskyttelsesklasse, de enkelte er:
- IP40: Beskyttet mod faste fremmedlegemer fra 1 millimeter diameter og beskyttet mod adgang med en tråd
- IP65: Støvtæt, fuldstændig berøringsbeskyttelse og beskyttelse mod stænkvand på alle sider
- IP68: Som den forrige, men med ekstra beskyttelse mod konstant neddykning
skal du være opmærksom på: Den opnåelige kapslingsklasse kan under omstændigheder afhænge af monteringsposition og -position.
Kategori

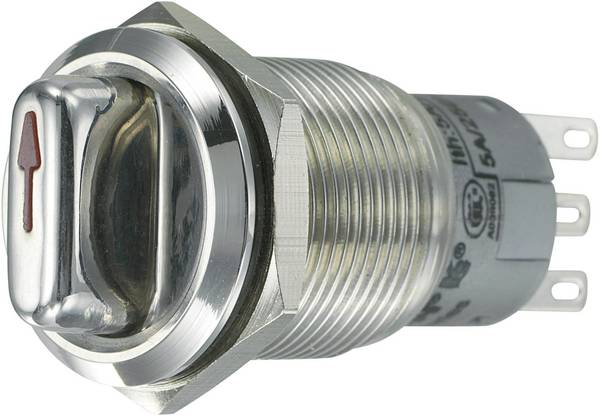

Her finder du mere detaljerede selektionsmuligheder, for eksempel drejehjul, drejeimpulsgiver, drejekontakt, encoder, LED-drejeimpulsgiver, trinafbryder, hærværksbeskyttet drejeafbryder og trækafbryder.
Koblingsspænding
De omskiftelige spændinger på de tilbudte drejeknapper bevæger sig i et område på 5 til 250 volt.
Hvilke elektriske tilslutninger har drejekontakt?
Der er mange varianter af de elektriske tilslutninger:
- Fladstik til kabelsko
- Loddetilslutninger, også som lodde-øskner, til permanent forbindelse med kabelender
- Pins- og printtilslutninger i forskellige vinkelninger og gittermål til lodning på ledere eller montageplader
- Skruetilslutninger til forbindelse med kabeløjer og -spændebånd.
- Åbne kabelender til pålodning , der er udført ud af kontakthuset.
Mere viden og mere drejekontakt
Conrad tilbyder et omfattende udvalg af førsteklasses drejekontakter, som gør dig klar til alle koblingsopgaver i industriel og hjemmebrug. Som professionel bruger er du ved hjælp af drejekontakten i stand til at omsætte en lang række koblingsprocesser, at garantere betjeningssikkerhed og at imødekomme kundernes designkrav.
Producenter af drejekontakter skal overholde grænseværdier for sundhedsskadelige og miljøfarlige stoffer, normalt kaldet RoHS. Dette kendetegn tilbydes som en valgmulighed i butikken fra Conrad.
FAQ – ofte stillede spørgsmål om drejekontakter
Hvilke sikkerhedsanvisninger skal overholdes?
- Drejekontakt på lavspændingsnettet må kun installeres af faglært arbejdskraft.
- Uberettiget åbning og uhensigtsmæssig reparation af apparater med drejeafbrydere kan forårsage skader som følge af elektrisk stød. Desuden kan producentens garanti slettes. Brug producentens/distributionens support.
- Fastgør og løsn drejekontakten kun med et egnet værktøj for at undgå beskadigelser. Sæt omgående drejekontakten i fri for fejl eller defekter. Sørg for, at defekte kontakter ikke længere anvendes.
- Betjen ikke drejekontakten med værktøj, men med de nøgler, der medfølger.
- Brug producentens datablade som teknisk velfunderet informationskilde, før du anvender eller udveksler drejekontakt ved planlægningen af et elektrisk anlæg (download af datablade er mulig i butikken).
- Defekte kontakter hører hjemme i kommunale indsamlingssteder, ikke i husholdningsaffald.
Hvilken levetid har drejekontakten?
Antallet af tænd-/slukcyklusser ligger ved værdier fra 10.000 til 3.000.000 , når anvendelseskriterierne i databladene overholdes. Encodere kan nå op til 100 millioner omdrejninger. I nogle modeller skelnes der desuden mellem mekanisk og elektrisk levetid.
Hvordan kan Ich se defekter på drejekontakter?
- Slid og overbelastning fører til, at der dannes en bueposition, når en lysposition forlades. Det fører til kontaktudbrænding, som kan give sig udslag i lugt. I sidste ende fører det til stigende overgangsmodstande i kontakterne op til deres totale sammenbrud.
- Slid på drejemekanismerne fører til en upålidelig placering (drejning, gennemsning) af koblingspositionerne. Sådanne kontakter skal udskiftes med det samme.
- I motorkøretøjer og vibrerende maskiner kan fastgørelser af kabler og stik samt kontakter selv løsne sig, was kan medføre, at det elektriske system går ud bag ved koblingsenheden
