Værd at vide omkring Hall-sensorer
Was en Hall-sensor?
Hvordan fungerer sensorerne?
Hvor anvendes Hall-sonderne?
Was vigtige kendetegn ved Hall-sensorerne?
Was en Hall-sensor?
I Hall-sensorer, også kaldet Hall-sonder, samles forskellige aktive komponenter, der alle er baseret på Hall-effekten, navngivet efter den amerikanske fysiker Edwin Hall: Effekten beskriver, hvordan der opstår elektrisk spænding i en leder, når denne er i et magnetfelt og samtidig strømfines. Den opstående spænding kan måles af komponenten. På den måde kan sensoren både anvendes til måling af magnetfelter og ved en bestemt magnetfeltets styrke som elektrisk kontakt.
Hvordan fungerer sensorerne?
Sensoren benytter Hall-effekten til at måle den opståede spænding eller reagere på et magnetfelt. Opbygningen af sonder er i grundformen simpel: De består af en lille halvlederplade og tilslutninger til strømforsyning, til masse og en udgang til signalet. Signalspændingen udgang lægges for det meste sammen med strømstrømforsyens steludgang. Hvis halvledere gennemstrøes med strøm, kan signalet måles via udgangen. Ud over standardformen findes der dog en lang række andre formater. For eksempel har sensorer til mere komplekse opgaver endnu flere komponenter, som udvider sonderne, for eksempel ved mere stabil signaloutput, og som sensorernes form tilpasses.
Hvor anvendes Hall-sonderne?
Hall-effekt-sensorerne har på grund af deres enkle funktion og samtidig stor båndbredde af anvendelsesmuligheder et varieret anvendelsesspektrum. Det rækker fra kontaktløse kontakter via anvendelse som omdrejningstæller eller i digital komporering til kommutering af jævnstrømsmotorer. Hall-sensorer findes derfor i en lang række forskellige industriapparater. De anvendes dog også i husholdningsapparater eller til hobbyarbejde, for eksempel inden for teknisk modelbygning eller lodning.
Was vigtige kendetegn ved køb af Hall-sensorer?
På grund af de mange anvendelsesmuligheder er også variansen i tilgængelige Hall-sonder meget stor. For at finde den rigtige komponent til dit projekt, skal du være opmærksom på følgende kriterier.
Driftsspænding/ måleområde
For at sikre en sikker og korrekt brug af Hall-effekt-sonderne er sensorens driftsdata elementar vigtigt. Her skal der især tages hensyn til driftsspændingsområdets og måleområdets karakteristika. Driftsspændingen viser, hvor høj spændingen skal være, for at sensoren kan fungere, og hvor høj den må være, før den tager skade eller ikke længere fungerer korrekt. Det samme gælder for måleområdet. Dette viser, hvilken spænding sensoren kan udlæse som signal.
Kabinet og udgange

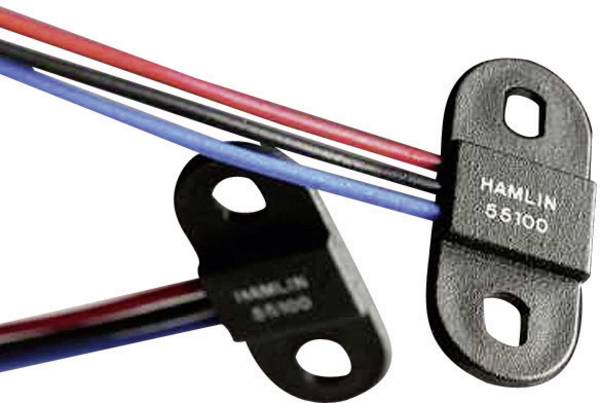

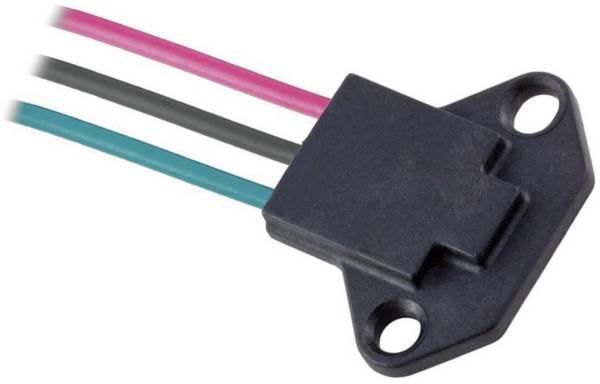

Afhængigt af sensorens type er formen og dermed kabinettet allerede fastlagt. Alligevel bør man her være opmærksom på de nødvendige anbringelsesmuligheder for eksempel ved hjælp af fastgørelsesflanger. Ved mindre sonder kan installationen ske via udgangene. I den forbindelse bør der tages hensyn til, om disse findes i form af for eksempel stik, et kabel eller som loddesteder.
Polaritet
Hall-effekt-komponenter kan bipolar eller unipolær udløses. Ved køb skal man være opmærksom på, om sensoren har den rigtige polare indstilling i forhold til nord- og sydpol, eller om der kræves en bipolær sensor, som kan udløses af begge poler.
Udgangssignal
Udlæsningssignalet kan enten sendes digitalt eller analogt. Alt efter brug er en af de to nødvendige: I nogle sensorer kan der vælges mellem to forskellige outputtyper, mens andre kun har en af mulighederne. Ved siden af kan der vælges latching eller non-latching Hall-sensorer. Latching sonder afgiver altid det samme signal efter aktivering, mens non-latching sensorer kun udsender et signal, når de er aktiveret.
Disse kriterier er de grundlæggende relevante aspekter, som du skal være opmærksom på ved køb af en Hall-sensor. Men der er også mange forskellige ting
Anvendelsesmuligheder af en række andre faktorer, der gør sonderne særligt egnede til specielle anvendelser.
