Optisk fiberleksikon - AZ for LWL
Dagens kvalitetsfiberoptiske systemer undgår automatisk overeksponering og gør det også muligt at bruge blandede farver. I guiden finder du alle nyttige oplysninger fra A til vene til Z for Zipcord og garanterer således den rigtige teknologi til dit perfekte lyssystem.
Vene
En fiber er den fiber, der danner kernen i et optisk fiberkabel med fiberbeklædningen såvel som den primære og sekundære beklædning og bruges til at overføre dataene. Almindelige fiberoptiske kabler består af en kerne, stabiliserende elementer (stammeaflastning, stålarmering osv.) Og en kabelkappe.
APC
Den vinklede fysiske kontakt eller også afskårne afskæringer beskriver den afskårne geometri på forbindelsesfladen på hylsen. Ved vinklet slibning bliver ferruleens kontaktflade konveks med 8°jorden til hylseaksen. Skærmskårede stik bruges for det meste til fibre med én tilstand. Afskæringsafskæringerne forhindrer refleksioner på endefladen i at trænge ind igen i fiberen og derved forstyrre transmissionen. Man taler her om et stort returtab.
B

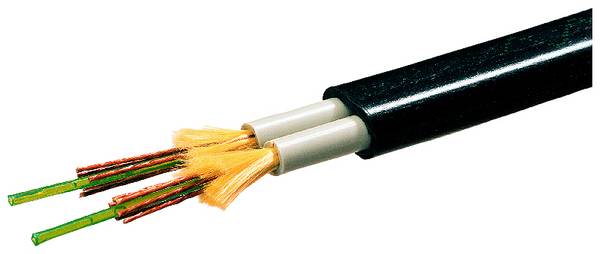

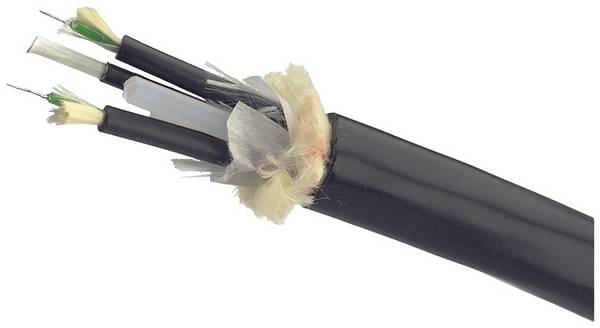

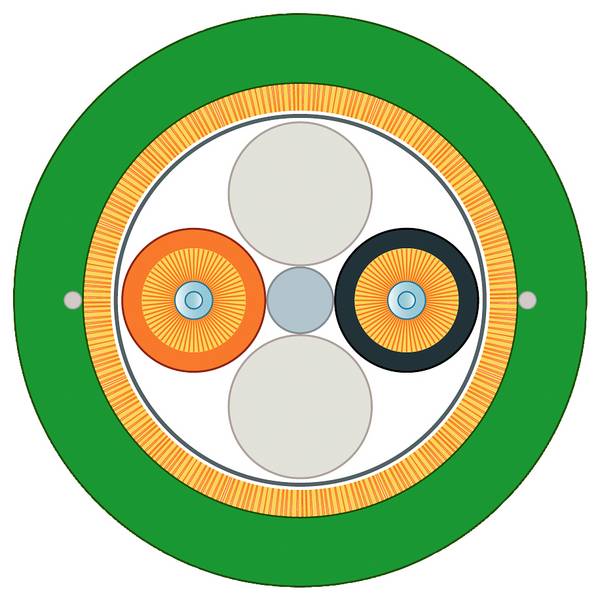

Udbrudskablet
Udbrudskablet er en type kabel, der består af individuelle kabler, der er kombineret med en central midterstøtte i en kabelkappe.
Løs rørkabel
Et løst rørkabel er en type kabel, der består af individuelle kerner, der er bundtet sammen i hule rør. Valgfri har denne type kabel en central midterstøtte og kan fyldes med gel.
D
Dæmpningsled
En dæmpning er en passiv komponent til den bevidste generation af definerede dæmpninger i fiberoptik.
dB eller decibel
I optisk fiber teknologi er decibel eller dB en logaritmisk enhed til at repræsentere dæmpning. Denne enhed beregnes af forholdet mellem ydeevnen for to fiberoptiske komponenter.

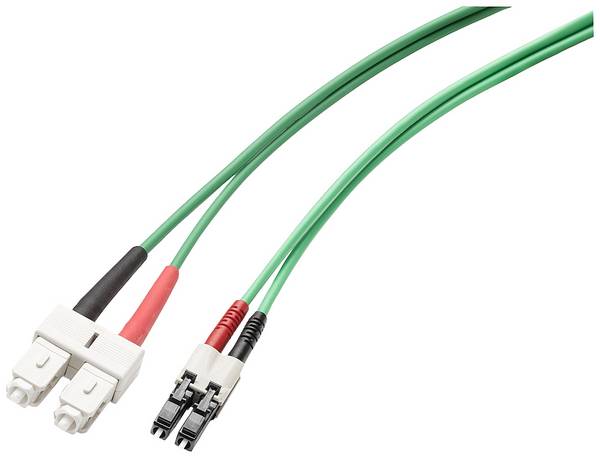

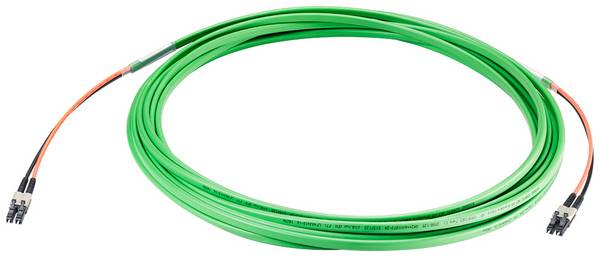

Duplex
Duplex betegner anvendelsen af to kanaler. Duplex-kabler anvendes hovedsageligt i accessnet og anvender de to ledninger til at sende og modtage. Disse kabler leveres normalt med færdige duplex-stik.
E
E-2000-stik
E-2000-stikket blev udviklet af førende virksomheder inden for fiberoptisk industri og er udstyret med en speciel, beskyttet støvbeskyttelseskappe. Ferelen har en diameter på 2,5 mm og kan rumme en fiber.
F
Fiber eller glasfiber
Glasfiber er en optisk fiber, hvis transmitterende element består af en cylindrisk, gennemsigtig glaskerne. Som materiale bruges doterede kvartsglas med et lavt brydningsindeks.
FC-stik
FC-stikket er en type af optisk fiberstik med skruefæstning. En antirotationslås forhindrer, at hylsens ender flader roterer mod hinanden, når de lukkes. Denne type stik er en ældre type og bruges sjældent i disse dage. FC-stikket har en hylsediameter på 2,5 mm og kan rumme en fiber.
Ferrule
Hylsen er den centrale komponent i et lysbølgerstigestik, der samler fiberen og styrer den under indsættelsesprocessen. Det består normalt af keramik og skaber en fysisk kontakt mellem to optiske fibre.
Fusion splice eller splejsning
En smeltesplejsning eller kort splejsning er en ikke-aftagelig, integreret forbindelse mellem to glasfibre. Det fremstilles ved at smelte og samtidig forbinde to fiberender. Til dette formål anvendes en fusionssplider, der uafhængigt udfører splejsningen sammen med en måling ved hjælp af en bue og automatiseret mekanik. Splejsningen er beskyttet mod miljøpåvirkninger af en splejsebeskyttelse.
H
HE eller højdenhed
HE eller højdeenhed er en måleenhed, der bruges i 19 ”boligteknologi. Dette måles i tommer eller millimeter: 1 U = 1¾"Eller 44.45mm
L
Laser
Engl .: Lysforstærkning ved stimuleret emission af stråling En laser består af et optisk forstærkningsmedium, hvori stråling forstærkes, og en optisk resonator, der bestemmer laserens strålingsegenskaber.

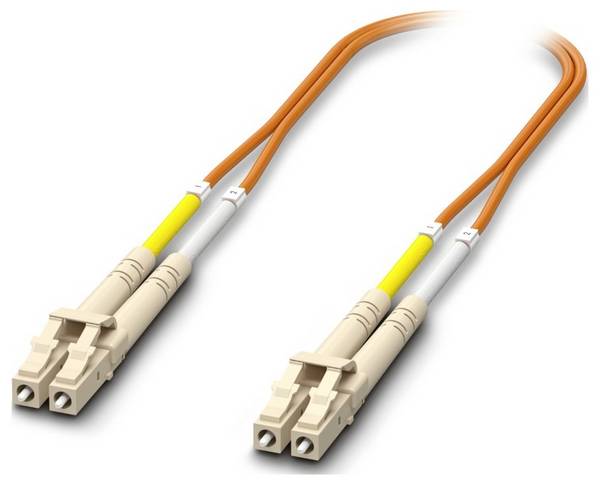

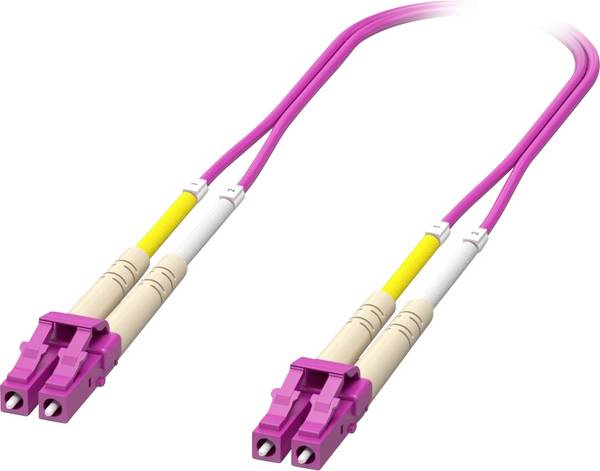

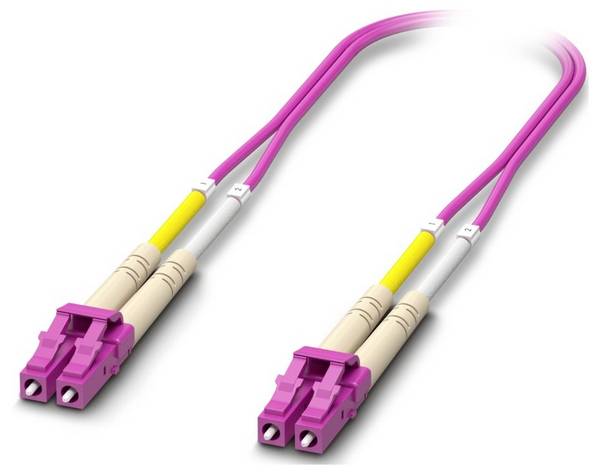

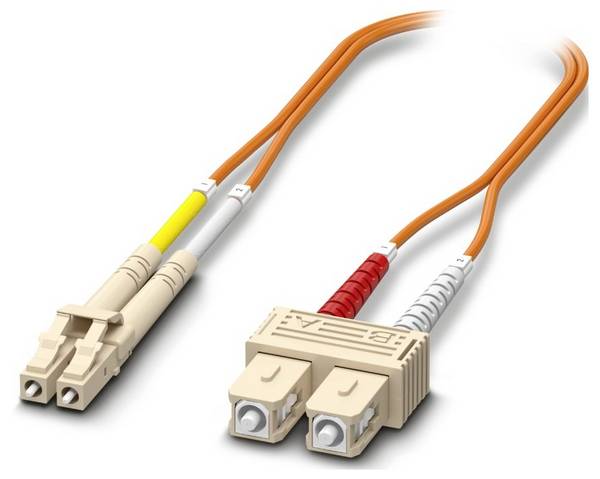

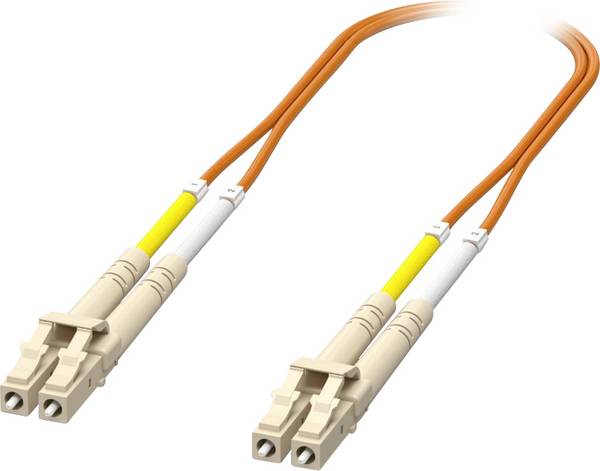

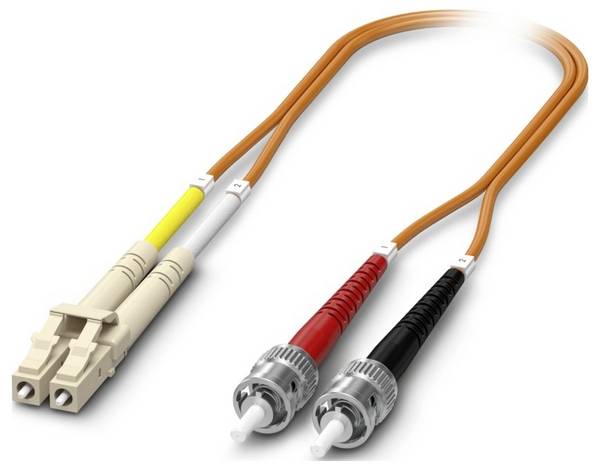

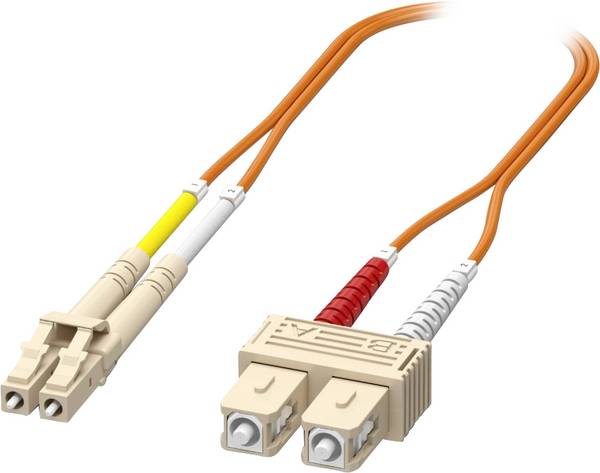

LC-stik
Lampert-forbindelsen er den mest almindelige type stik i den fiberoptiske sektor. Det bruges hovedsageligt på grund af dets kompakte design, da det stort set ligner RJ45-komponenterne, der bruges i kobberteknologi. LC-stikket har en hylldiameter på 1,25 mm og kan rumme en fiber.

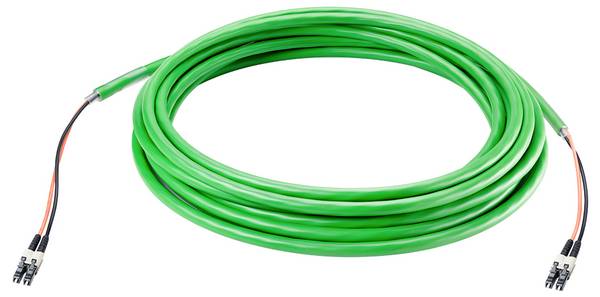

Lyslederkabler
En optisk bølgeleder er en passiv komponent, der transmitterer lysbølger i en forudbestemt retning. Som regel betyder dette glasfibre, men andre materialer kan også bruges.
LDP
LDP betyder Lightwin®Duplex patch-ledning. Den definerer fiberoptisk patch-ledning som et produkt af Lightwin-mærket®og som et fiberoptisk kabel med to ledninger i lynlåsdesign (begge ledninger svejses sammen på den yderste beklædning, dvs. to simplex-kabler).
M
Mini breakout-kabel
Mini-breakout-kablet er en type kabel, der består af individuelle kerner med en almindelig belastningsaflastning (aramidfibre) i en kabelkappeer sammensat.
Muffe
En ærme kaldes i lysetbølgerstigeteknologi en komponent, der bruges til at forbinde fiberoptiske kabler i ubeskyttede områder. Det bruges hovedsageligt udendørs, da muffen beskytter de splejsede forbindelsespunkter mod snavs, fugt og mekaniske / termiske påvirkninger.
MTRJ-stik
Engl. Mekanisk overførselsregistreret jack er et specielt udviklet fiberoptisk stik af snaptypeLukning, der kan indeholde to fibre i en ferrule. Hylsen og forbindelsestypen har en speciel geometri!
Mode
En mode er en måde at sprede lys i et medium på. Der sondres mellem singlemode og multimode, hvorved fibertypen skal være kompatibel med lyskilden.
Multimode;
Multimode (forkortet MM) eller multimode definerer en glasfiber som tilstrækkelig stor, så flere tilstande kan sprede sig i fiberen. Det styrede lys kan distribueres på forskellige måder til disse individuelle tilstande, for eksempel lyskobling eller forskellige typer lyskilder.
O
OS1 / OM2 / OM3 / OM4
Når dette fiberoptiske kabel til gigabit Ethernet, 10 gigabit Ethernet og 100 gigabit Ethernet kan anvendes, bliver kvaliteten af de optiske bølgeledere klassificeret svarende til class-specifikationerne for kobberkabler.
ISO/IEC klassificerer multimode-fibre i fire OM-klasser (OM1, OM2, OM3 og OM4) og singlemode-fibre i to OS-klasser (OS1, OS2). Inden for disse klasser skelnes der mellem lysdiode og laserdiode.
Den primære anvendelse til de forskellige installations- og patchkabler begrænser sig ofte til OM2, OM3 og OS1.
P
PC eller konveks snit
Fysisk kontakt, eller konveks slibning, beskriver slipegeometrien på forbindelsesfladen på ferrulen.
Ved konveks slibning er ferruelens kontaktoverflade jordet konveks og vinkelret symmetrisk til ferruleaksen. Det konvekse snit bruges som et standard snit til fiberoptiske stik.

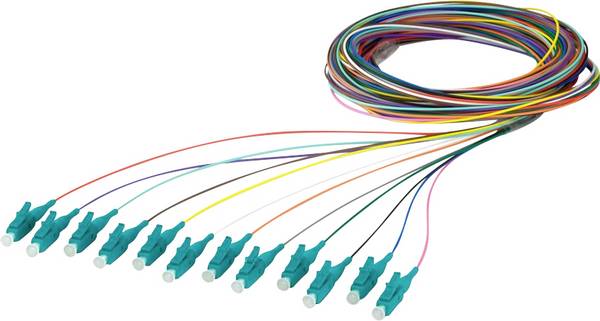

pigtail
En pigtail repræsenterer et kabel, der er formonteret på den ene side med et stik, og den modsatte side er ikke overbevist.
Denne ledning kan anvendes i passive husholdningsmaskiner. Den ikke-konvegerede side splittes til en fiber på installationskablet ved hjælp af en fusionssplider og opbevares i en splejsekassette.
S

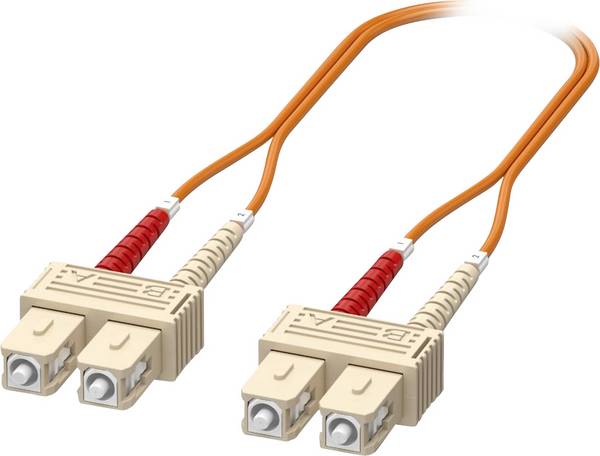

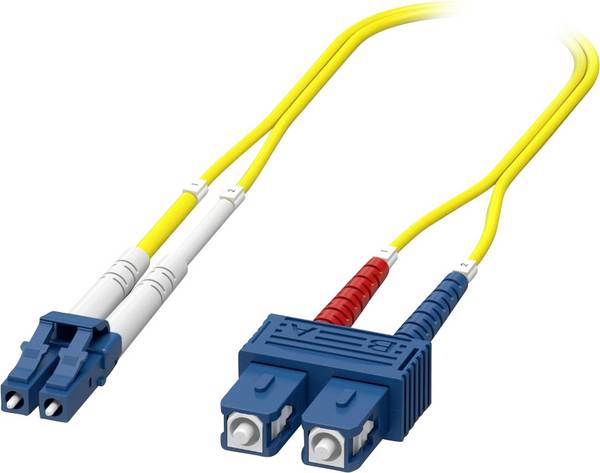

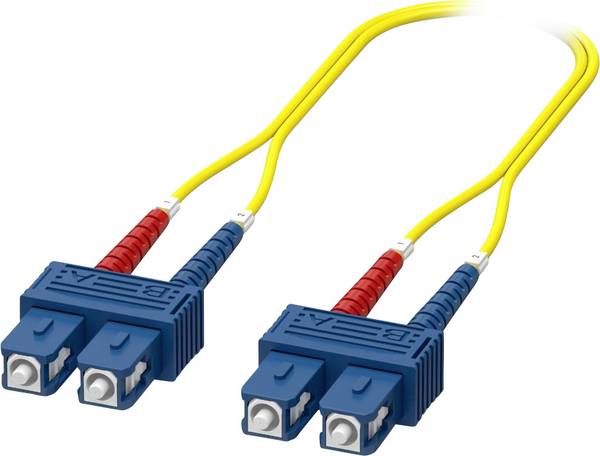

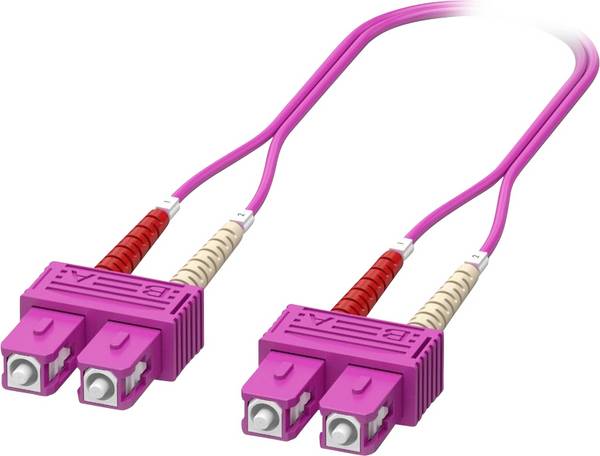

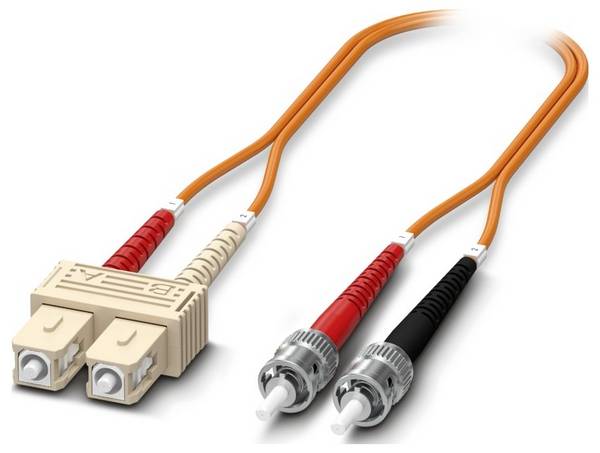

SC-stik
SC-stikket Suscribber Connector) er en type fiberoptisk stik med en snaplås. Ferelen har en diameter på 2,5 mm. Dette stik bruges oftest efter LC-stikket.
Simplex
Simplex: Betegner anvendelsen af en kanal. Simplexkabel anvendes hovedsageligt i acroos-net som fibersystem og kan bruges til overførsel i én retning (signalflow) eller via multiplex-metoden (tovejs) i begge retninger. Simplex-stik er fastgjort til begge ender af kablet.
Enkelttilstand
Singlemode (forkortet SM) eller monomode siger, at fiberkernen i den optiske fiber er dimensioneret, så udbredelsen af nøjagtigt en tilstand er mulig. Det vigtigste anvendelsesområde skyldes de gode spredningsegenskaber i netværk i store områder og transmissionen af høje datahastigheder.
Stik
Et stik er en aftagelig forbindelse i forbindelsesenden af en linje. Mange forbindelsestyper til fiberoptiske forbindelser implementeres til rengøringsformål ved hjælp af to stik og en nøjagtig styrehylse (generelt kendt som en kobling). Man taler her om pin-sleeve-pin-princippet.

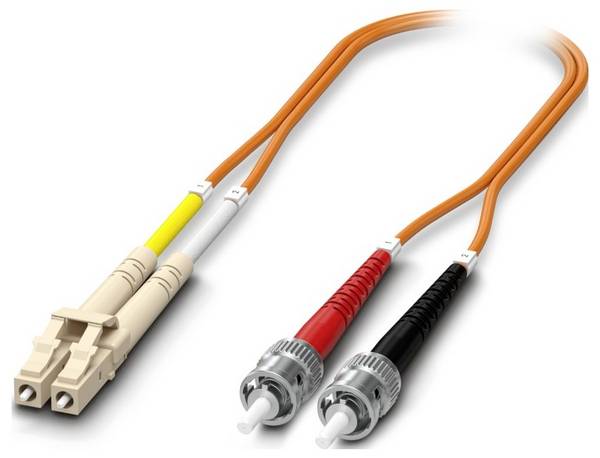

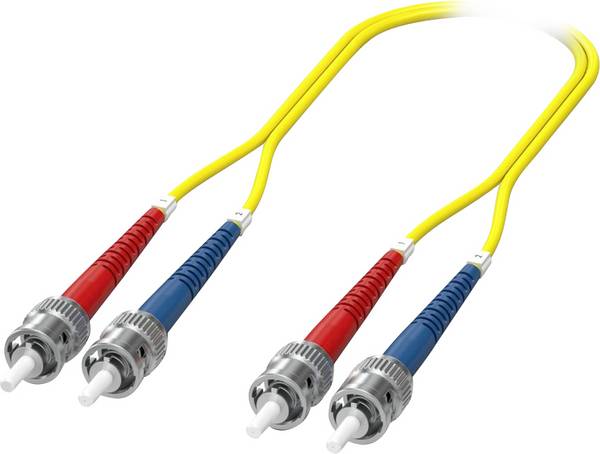

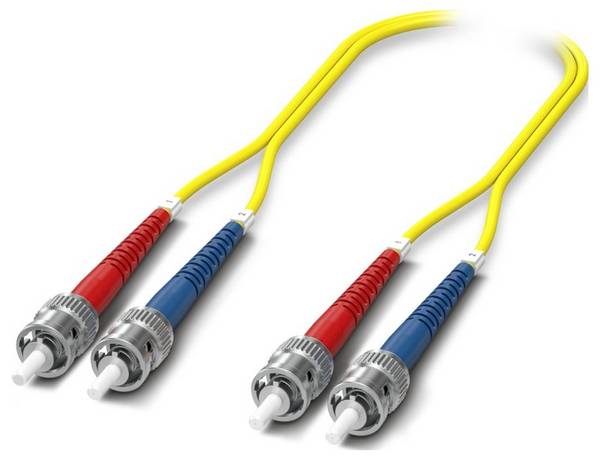

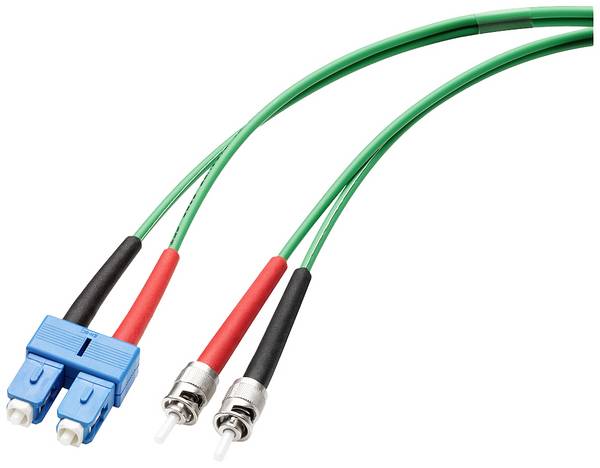

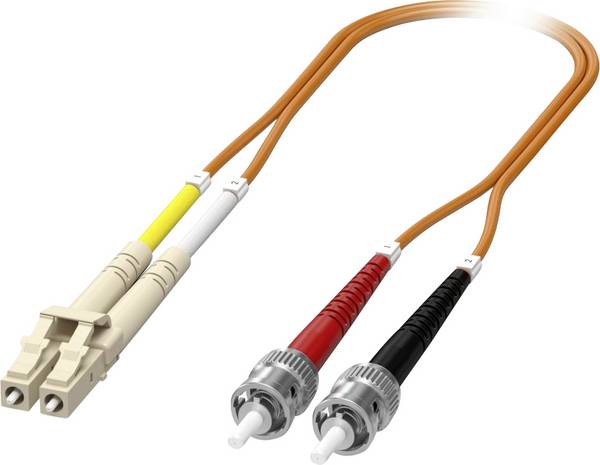

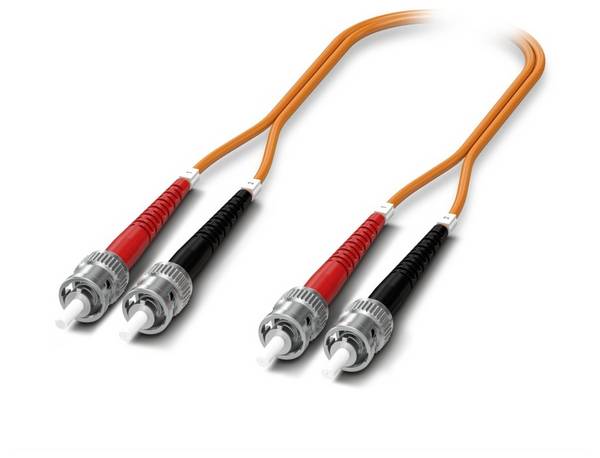

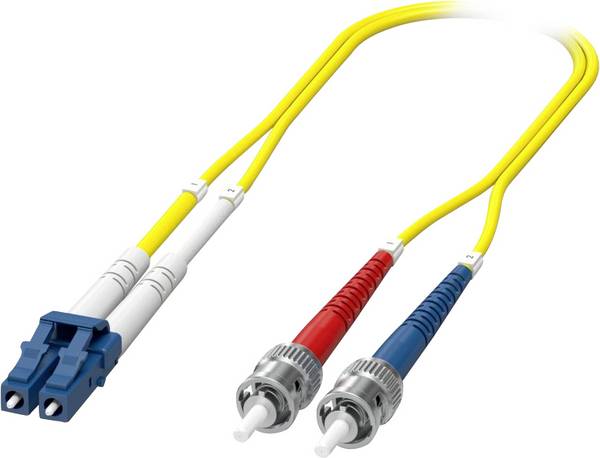

ST-stik
ST-stikket (lige spids) er en type fiberoptisk stik med en bajonetlås. Ferelen har en diameter på 2,5 mm og kan rumme en fiber. ST-stikket er en videreudviklet form af FC-stikket og bruges også sjældent.
Splice box eller fiberoptisk distributionsskuffe
En splejsekasse er en metal- eller plastkasse, der bruges til at holde lysbølgerstigekoblinger, splejsningkassetter, pigtails og en belastningsaflastning for lysbølgerstigeflyttekabel tjener. Splejsekasser fås i forskellige versioner, for eksempel som en 19 “distributionsskuffe med en eller flere U, industrielle splejsebokse til montering på top hatskinne, vægfordelingsbokse med forskellige IP-beskyttelsesniveauer og meget mere
Splejeholder
En splejeholder er en beholder til beskyttelse af splejse i en splejsekassette. Der er beholdere til beskyttelse mod krympning og krympespænding.
Skærmbeskyttelse
Splejsebeskyttelse er et beskyttelsesdæksel med metalarmering, der samles efter en smeltesplejsning over fiberoptiske kabels forbindelsespunkt. Splejsebeskyttelse kan enten krympes eller krympes.
Splejsekassette
En splejsekassette i en splejsekasse tjener som en holder til 2 splejsebeholdere samt overskydende længder på fiberoptiske pigtails.
Splicer eller fusion splicer
Ved hjælp af en splejser kan de tynde glasfibre "svejses" sammen med næsten intet tab. Enderne af de tidligere forberedte fibre opvarmes ved hjælp af en bue og skubbes derefter nøjagtigt sammen, så endda den tyndeste 9µm fibre matcher nøjagtigt.
Der er forskellige typer splejsere. Der er V-slots, 2-akse eller 3-aksede splejsere. V-nød-enheder bruges ofte i FTTx-netværk. Med disse enheder er det muligt at splitte enkeltfibre eller endda komplette fiberbånd.
Ældre splejsere har ofte kun en automatisk 2-akset justering. Med disse enheder skal du indstille den tredje akse manuelt. Dette er normalt meget upræcist. Disse enheder anbefales ikke, specielt i området med én tilstand.
Nyere enheder, såsom: Lightwin LFS-8, er fuldautomatiske 3-aksede splejsere. Disse enheder justerer fiberen automatisk på alle 3 akser. Derfor anbefales det kun disse enheder, især i området med enkelttilstand.
SFP eller Mini GBic
En SFP (Small Form Plug) er en transceiver, der muliggør forbindelse af glasfibre til en netværksafbryder. Der er forskellige designs til disse transceivere. SFP, tidligere kendt som Mini GBIC, er en af dem. Dette design er det mest almindelige, og du vil finde en tom slot til dette transceiver-design på næsten hver ny switch. Ikke hver SFP kan bruges i hver switch. Selvom designet passer, er designet i SFP og en speciel kode, der er gemt på SFP, ansvarlig for, om transceiveren fungerer i en switch eller ikke.
Ved hjælp af en SFP´s I en switch er det muligt at let forbinde en switch med kobberporte til et optisk fibernetværk. De fleste SFP´s har to LC-slots. Én at sende (TX) og en til at modtage (RX). Er to switches ved hjælp af SFP´s forbundet med et fiberoptisk kabel, skal du sørge for, at RX-siden går til den andres TX og vice versa. På grund af stadigt stigende transmissionshastigheder er der udviklet transceivere med hurtigere hastigheder. 10 Gigabit-transceivere er allerede tilgængelige. 10Gigabit-transceiverne har forskellige design. XENPAK, X2 eller XFP.
W
WDM
Wavelength Division Multiplex-metoden siger, at adskillige signaler med forskellige bølgelængder er sammensat fra forskellige fibre og sendt samtidig over en enkelt fiber. De forskellige signaler påvirker ikke hinanden og adskilles igen fra hinanden i slutningen af transmissionsstien (demultiplex).
Aksellængde
Bølgelængden beskriver afstanden mellem to på hinanden følgende punkter i den samme svingningsfase i en bølge. Bølgelængden er uafhængig af tid og placering.
Z

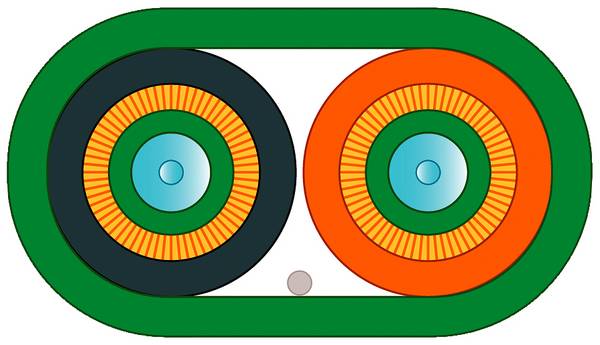

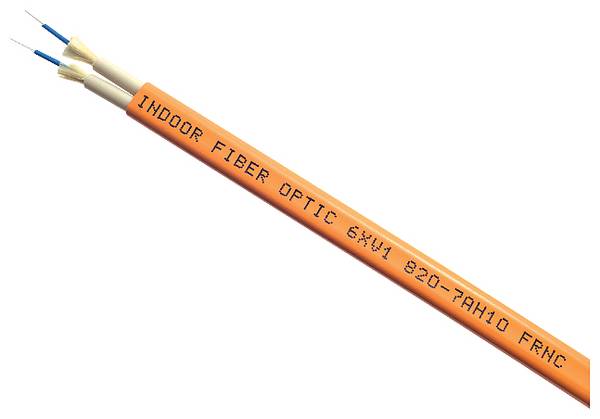

Lynlås ledning
Zipcord beskriver strukturen af et duplexkabel. Kablet består af to parallelle Simplex-kabler, der er forbundet med en bro
