Værd at vide til hatskinner og montageskinner
Generelle oplysninger om Hut- og montageskinner
Hvordan fungerer din-skinner?
Hvordan er din-skinner og montageskinner specificeret?
Hvilke bæreskinner og montageskinner findes?
Was was was was was was was was was was was was was w
Generelle oplysninger om Hut- og montageskinner
I elektriske anlæg monteres fordelinger, styringer, måleanordninger og tilslutningsenheder i kontaktskabe og kontaktskabe. Til fastgørelse af komponenter, koblingsapparater og materiel i disse er der her tale om profilskinner af metal , såkaldte bæreskinner, der på grund af deres profil også betegnes som »skinner«. Disse er udformet på en sådan måde, at komponenterne nemt og hurtigt kan monteres og afmonteres. De standardiserede dimensioner gør det muligt at montere produkter fra forskellige producenter.
Bæreskinner med anden profil, hvor der f.eks. fastgøres elektriske apparater i kontaktskabe eller ved installation kabler og elektriske ledninger, er omfattet af begrebet »montageskinner«.

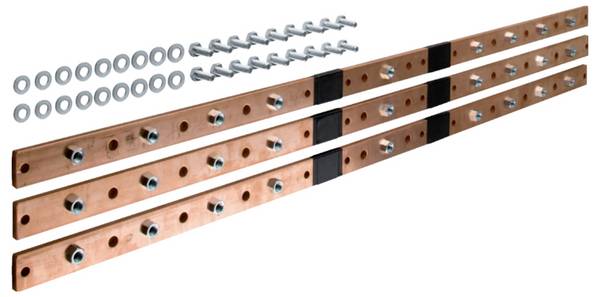

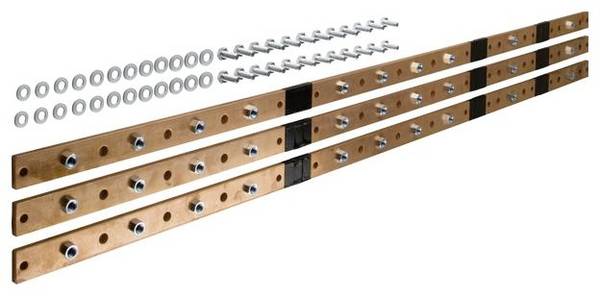

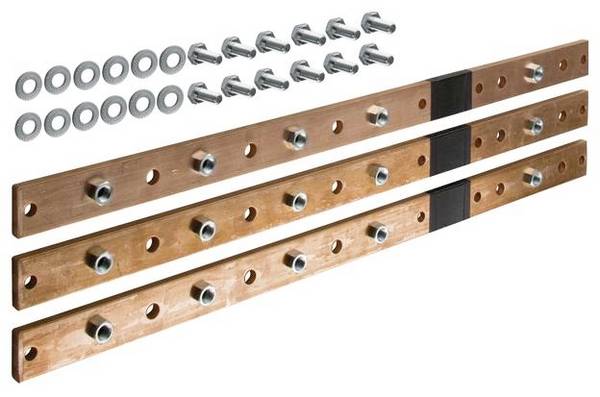

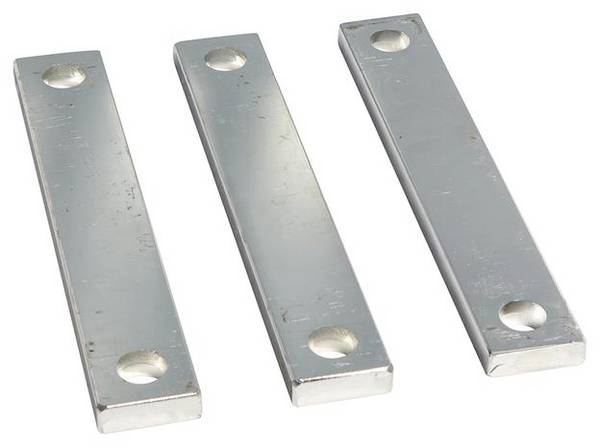

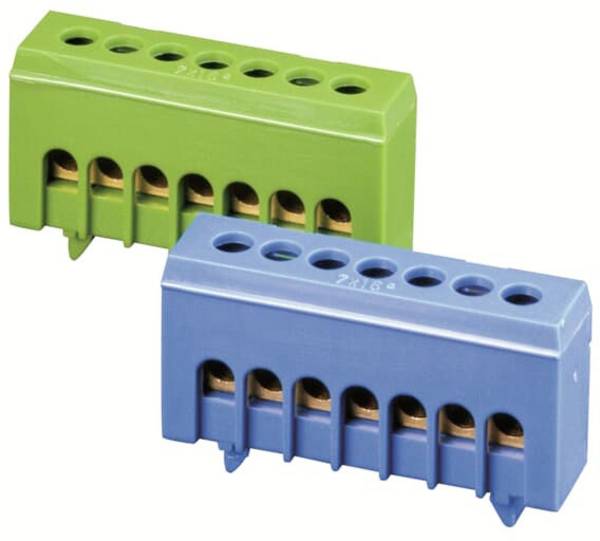

En særlig type er samleskinner: De er af kobber, har rektangulære tværsnit og er beregnet til at forbinde strømledere eller beskyttelsesledere med fælles potentiale. Hvis de ikke er massive, men består af tynde kobberplader, dvs. er lamineret, så kan de også placeres i kurver.
Rækkeklemme monteret på en din-skinne. Den højre klo er fast, venstre affjedrer og kan løftes af en skruetrækker.
Hvordan fungerer din-skinner?
Din-skinner er U-formede metalskinner, hvis hovedender er bøjet symmetrisk udad. Dermed får man i sidevisningen en profil, der svarer til tværsnittet af en omvendt hattekant. Disse bæreskinner indbygges på den indvendige bagside af gearskabe og -skabe. Det udstyr, der skal monteres på den, f.eks. Sikringsautomater, kontaktorer eller relæer samt komponenter, for eksempel Klemrækker fastklemmes på skinnehovedet ved hjælp af en mekanisme i bunden, hvor der på den ene side er en fast indrastning, og på den anden side en bevægelig indrastning, som fastlåses med en fjeder. Dette kan ved en eventuelt nødvendig afmontering eksempelvis nemt trykkes ud med en skruetrækker, så komponenten nemt kan tages ud. werden kann.
Komponenterne kan monteres uden mellemrum, så der opnås en kompakt opbygning af de elektriske koblingsanlæg. De indbyggede apparater og komponenter forbindes på oversiden.

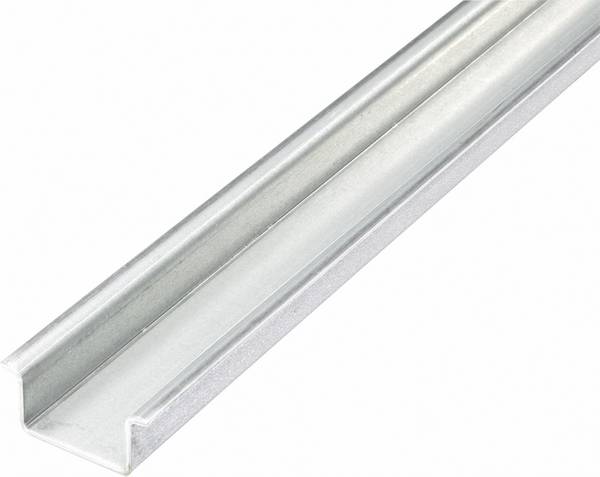

Profil på din-skinne TS35/7,5
Hvordan er din-skinner og montageskinner specificeret?

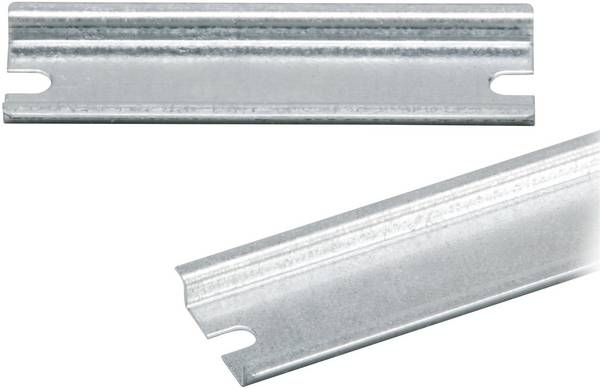

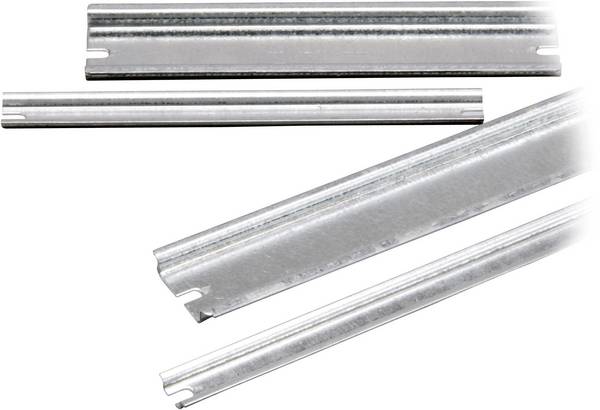

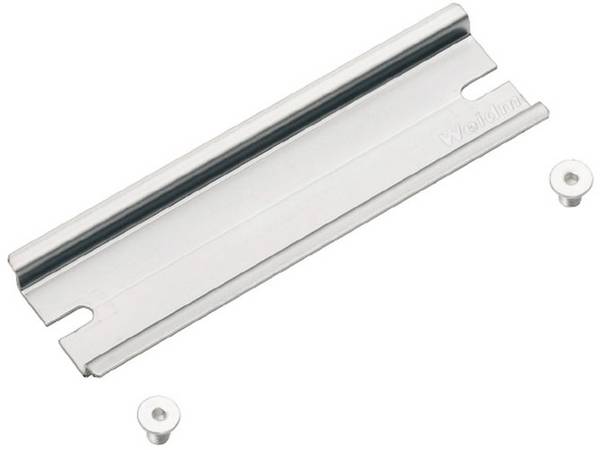

Uden huller din-skinne af forzinket stålplade til et kabinetsystem.
Bæreskinner med topprofil er standardiseret iht. din en 60715 , tidligere din en 50022...50024 samt 50035 og 50045,. Den mest anvendte udførelse med en bredde på 35 mm og en højde på 7,5 mm betegnes også som »TS35/7,5 « (som »bæreskinne 35 mm«) og i det engelske sprog som »din rail«, dvs. Din-skinne «. Ud over klemmeanordningens mål foreskriver standarden også den pågældende dybde af de apparater og komponenter, der skal monteres på din-skinnen. Dermed sikres det, at koblingsapparater, som for eksempel sikringsautomater, rager ud af frontbeklædningen for at kunne betjene den.
Rækkers og komponenters bredde er også standardiseret: Denne er firdoblet på 18 mm. Denne skala kaldes også »delingsenhed«.

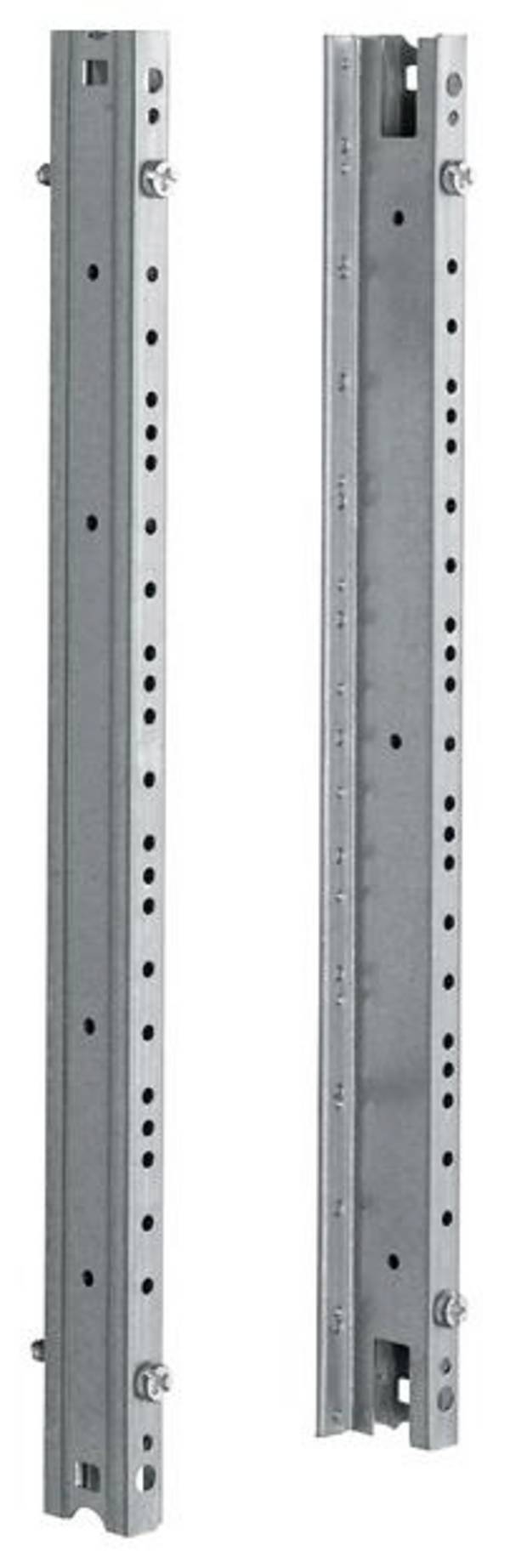

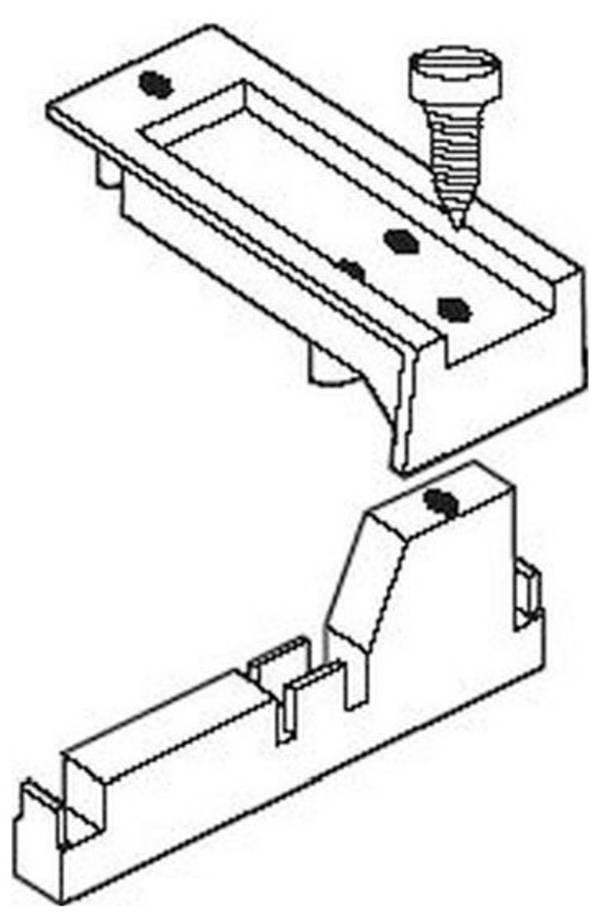

Montageskinner kan have forskellige udformninger, nogle har »C-profil«, hvor hovederne på U-profilen er bøjet indad.
En særlig form er glideskinner, som sikrer, at større funktionelle enheder kan monteres som båse i et kontaktskab.

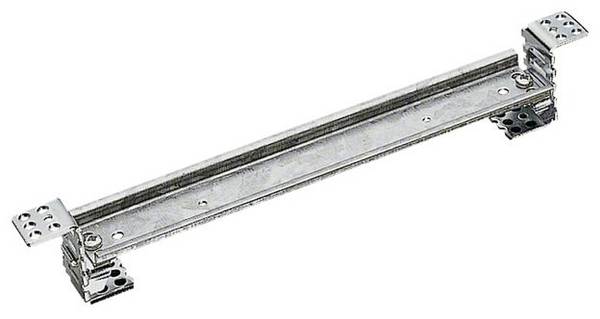

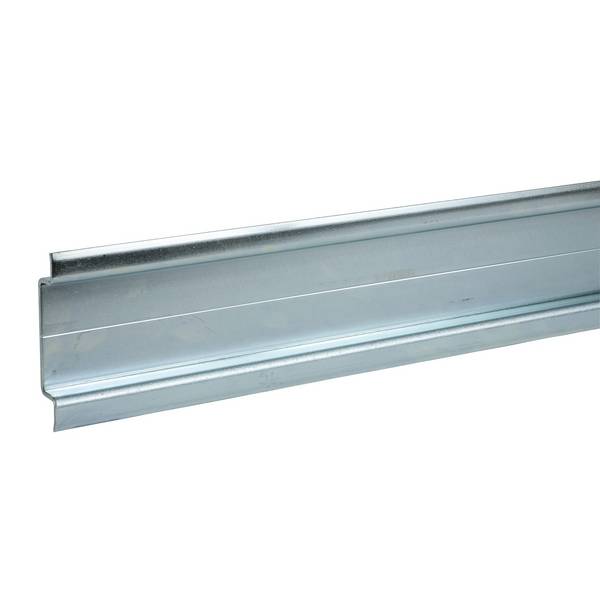

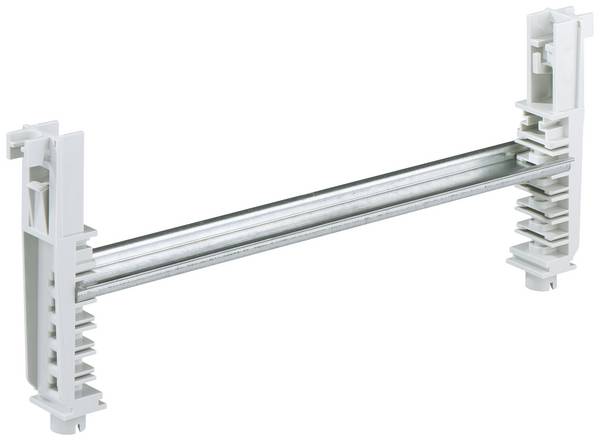

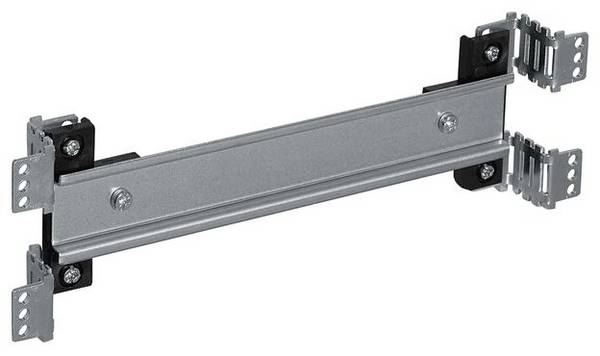

Hvilke bæreskinner og montageskinner findes?

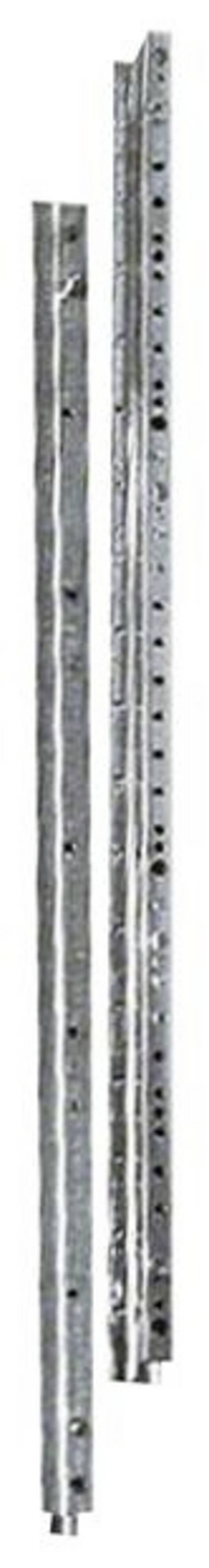

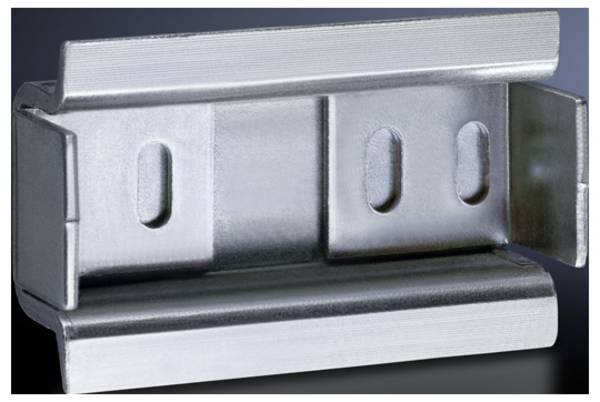

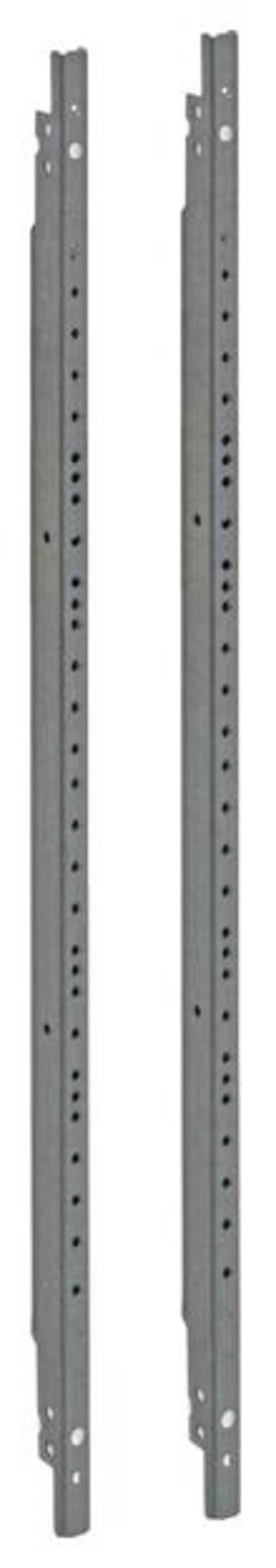

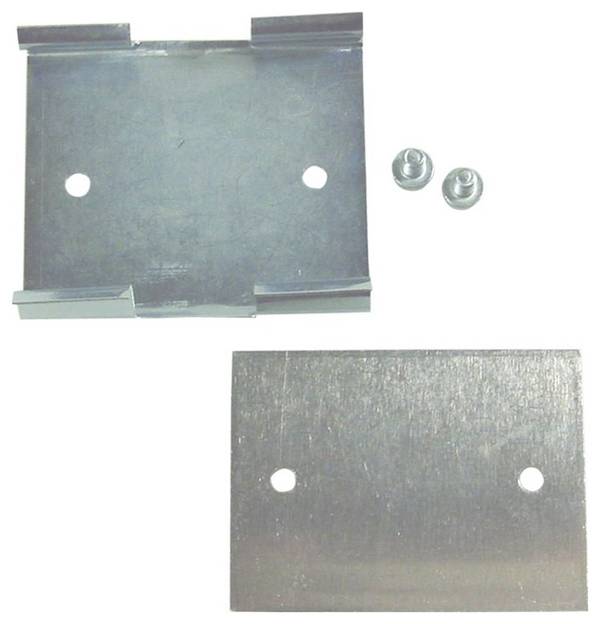

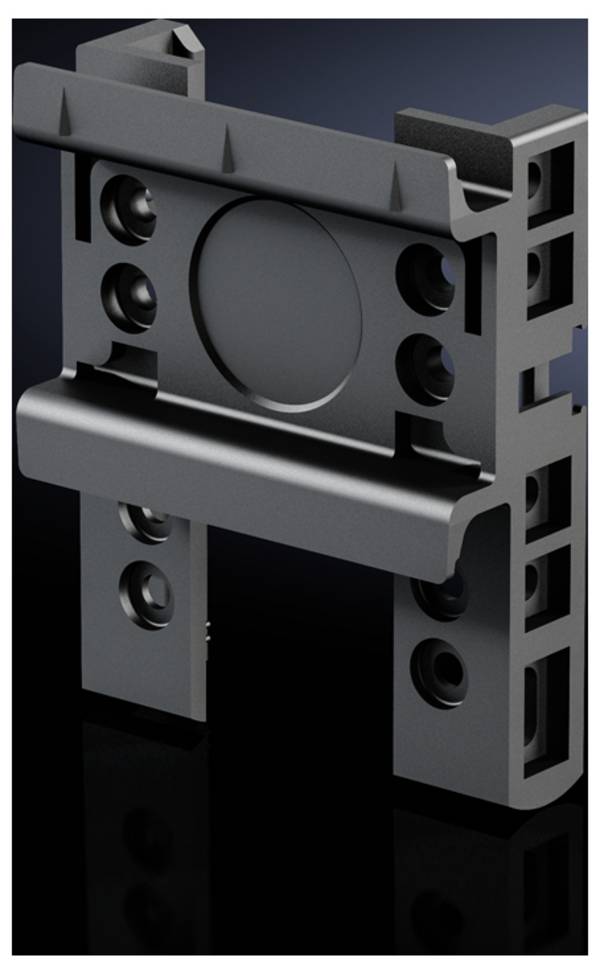

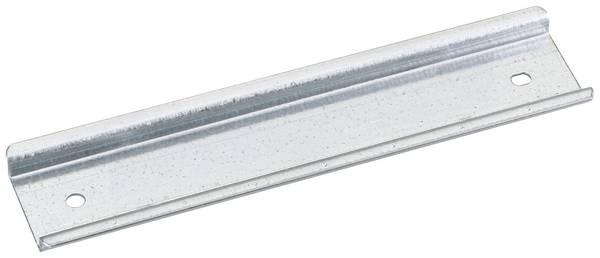

Bæreskinner og montageskinner fremstilles oftest af forzinket stål. Belægningen af zink forhindrer korrosion. Der findes også specielle udførelser af andet materiale, for eksempel Aluminium eller kobber. Disse er også godkendt som strømledere. Længden er tilpasset enten til bestemte kabinetter, kontaktskabe eller -skabe, i hvilke de skal monteres. Også monteringshullerne er rettet mod placeringen af de tilsvarende gevindhuller i det tilhørende kabinet. Ud over disse huller i skinnerne er de ellers uperforeret. Men der findes også skinner i metervare med i alt 2 m længde, som derefter kan skæres af i individuelle længder.

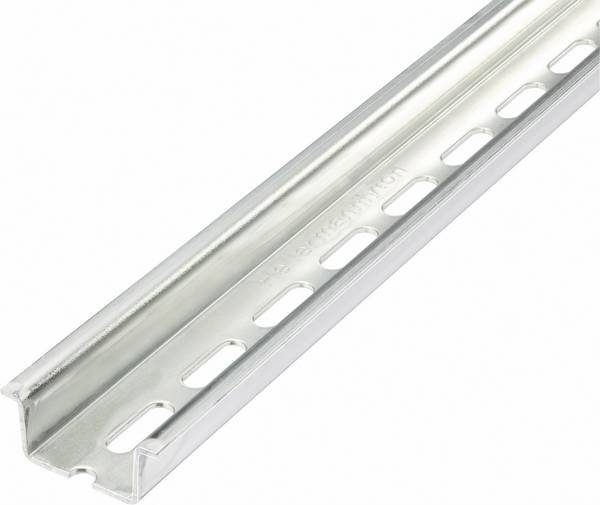

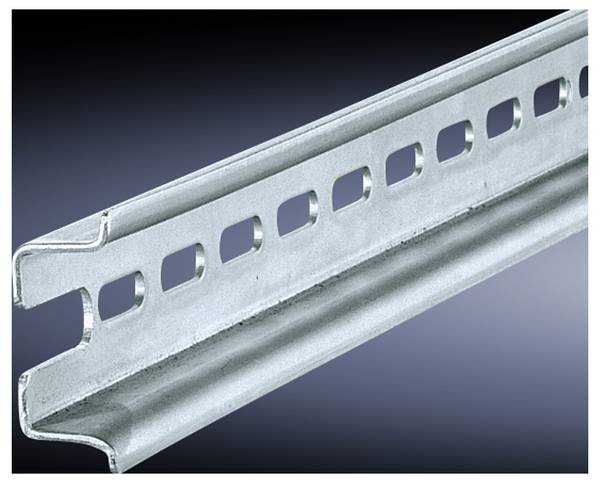

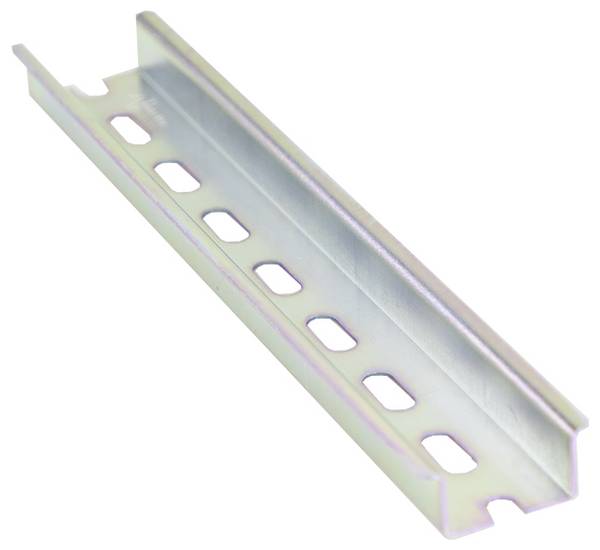

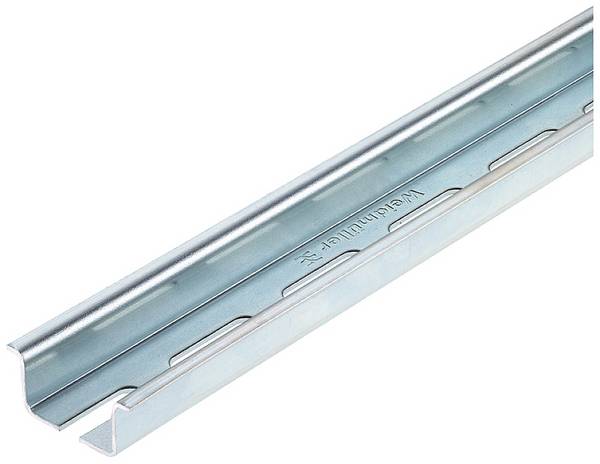

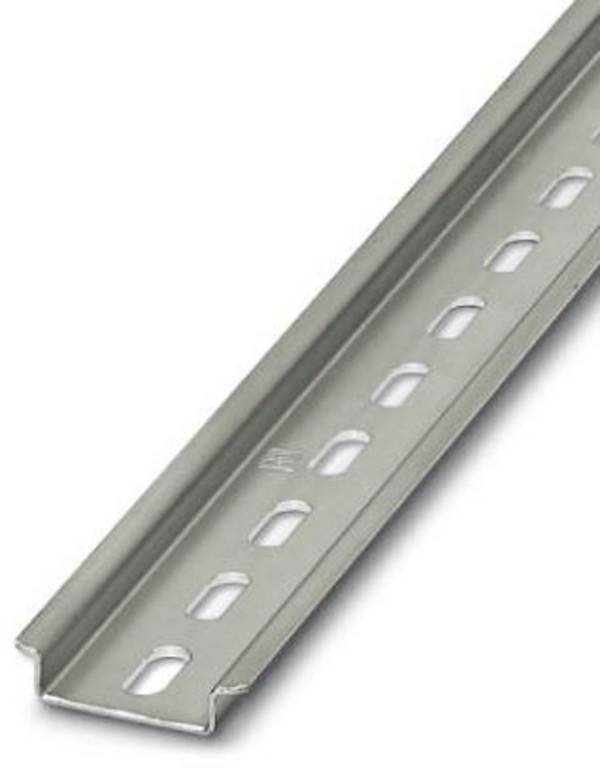

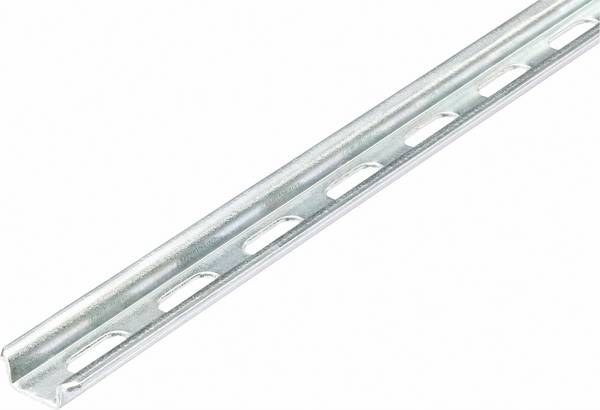

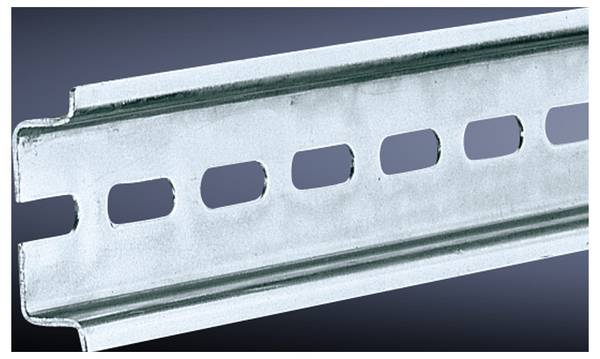

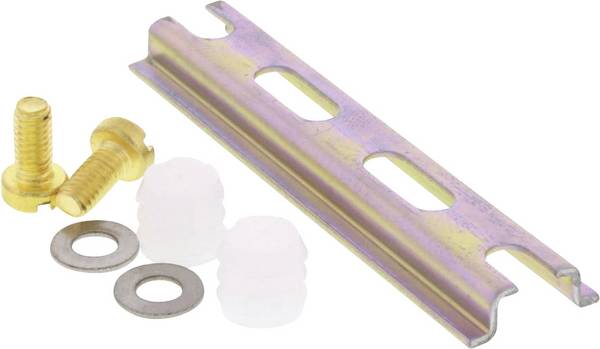

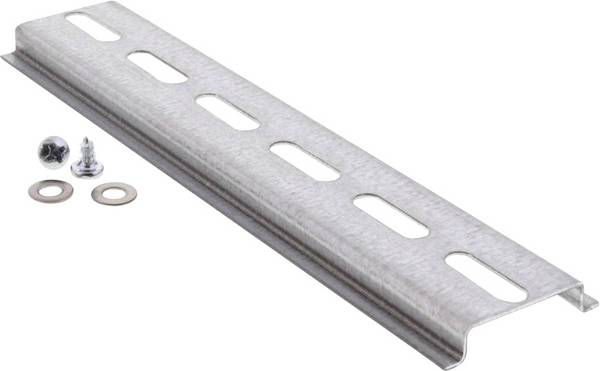

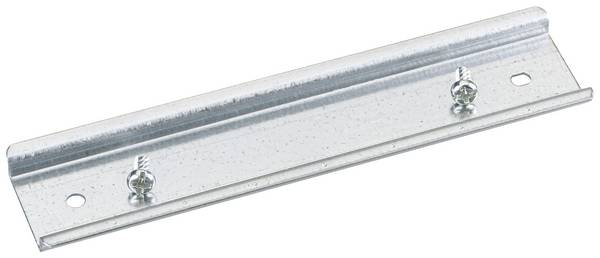

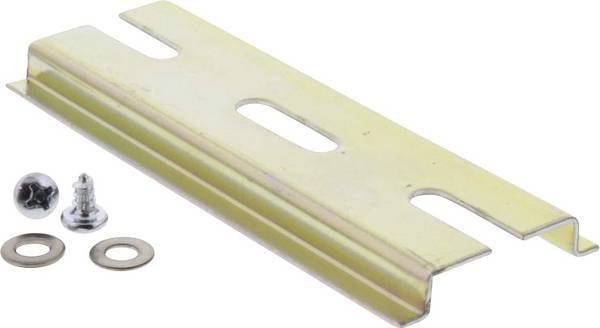

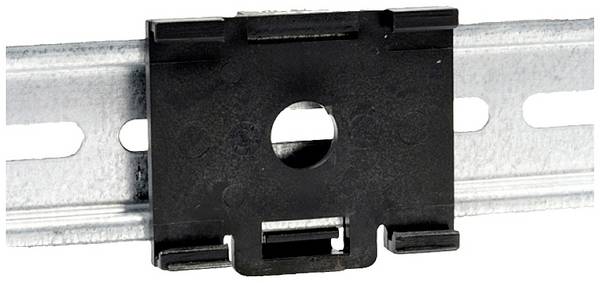

Din-skinne med langhuller. Den kan fås som metervare, så der kan skæres et stykke af med det nødvendige mål.
Was was was was was was was was was was was was was w

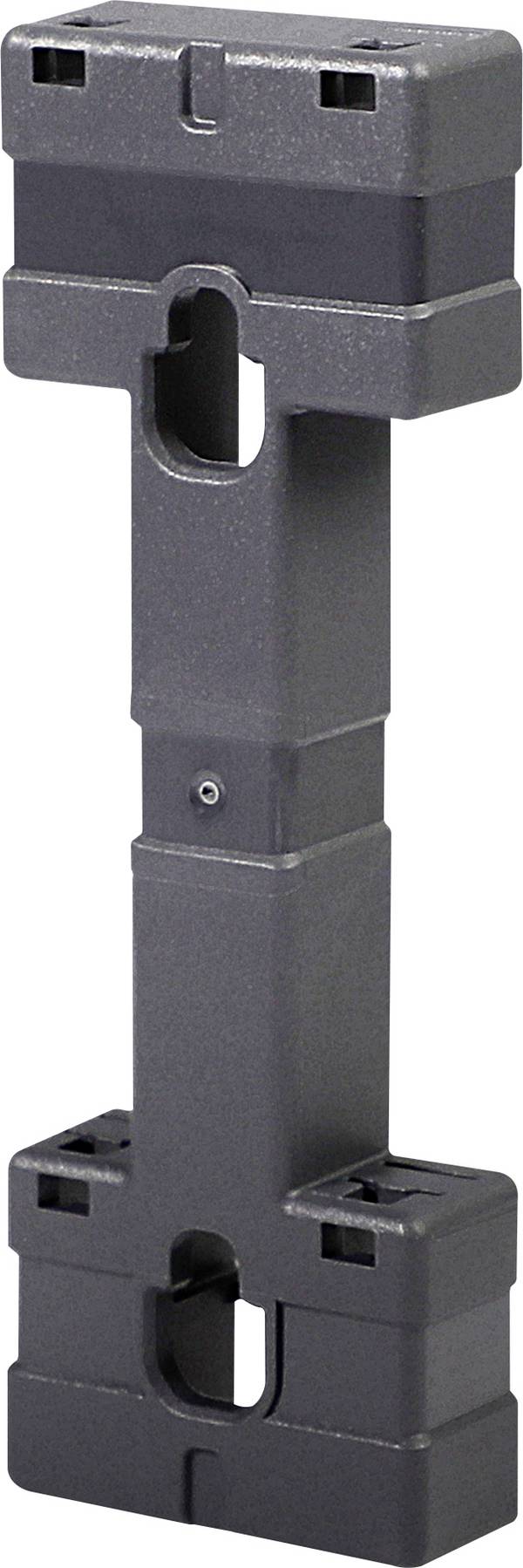

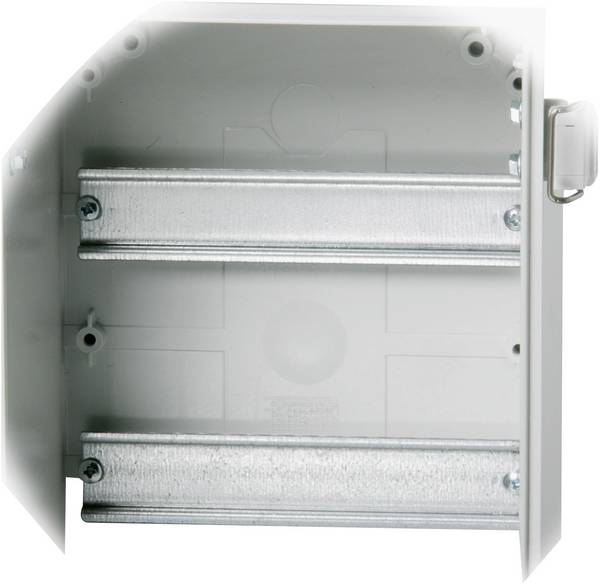

I mange tilfælde er bæreskinner, skinner og montageskinner en del af et hus- og el-skabssystem. Fabrikanten skal i sine beskrivelser give detaljerede oplysninger om, hvordan de enkelte dele passer sammen, og hvordan de skal monteres. Ved valg af din-skinnen skal man være opmærksom på, at monteringsanordningerne er egnet til komponenter, apparater og så videre, som skal monteres der. Også egnet til denne type skinner. Det er sikret, hvis både komponenterne og skinnen opfylder den samme standard. De dertil nødvendige oplysninger findes i de pågældende datablade.
Ved montering af bæreskinner skal man være opmærksom på, at disse fastgøres spændings- og vridningsfrit, ellers kan der være fare for, at de modnede enheder og komponenter ikke sidder fast på skinnen og at hullerne mellem komponenterne ikke lader sig lukke.
