Værd at vide til MOSFETS
Hvad er MOSFETs?
Interessante oplysninger om MOSFETs
Hvilke MOSFETs kan fås hos Conrad?
Hvordan finder man den passende MOSFET?
Hvad skal der tages hensyn til ved omgang med MOSFETs?
Hvad er MOSFETs?
Med MOSFET udpeges en gruppe af styrbare halvledere. Betegnelsen er en forkortelse for "metaloxid halvleder"felteffekttransistor", på engelsk "metal oxide semiconductor field-Effect transistor", som stammer fra det oprindelige lag af den anvendte reguleringssekvens: Længe blev aluminium anvendt til formålet. Denne tilslutning blev derefter adskilt fra selve halvledere ved hjælp af et ikke-ledende lag af silicium.
På grund af den nuværende brug af højteknologiske halvledermaterialer er den oprindelige betegnelse teknisk forkert, for der anvendes ikke længere aluminium, det oprindelige gate-materiale. MOSFET er imidlertid blevet bevaret som synonym for det importerede produktnavn. I dag bruges det dotede polysilicium som gate-materiale.
MOSFET er et aktivt element med mindst tre tilslutninger:
- S til source (kilde)
- D for drain (afstrømning)
- G til gate (styringstilslutning)
Nogle konstruktioner har endnu en B-tilslutning (bulk til substrat), som kan bruges til at realisere yderligere styreegenskaber.
Udgangstilstanden (uden spænding ved gate) kan være »normalt ledende« eller »normalt låst« (eller omvendt). Dette skyldes den kemiske »komposition« af de anvendte materialer som deplerende type (= normalt ledende) eller berigelsestype (= normalt spærret). Ved igangsætning af en styrespænding på Gate forlader MOSFET'en sin oprindelige tilstand. Dermed er MOSFET i sidste ende en modstand, der kan styres med spænding. I praksis anvendes varianten »normalt spærret« mest. Den elektriske reaktion fra en MOSFET opnås ved processer i de deltagende krystaller, hvor den migrerende ladebærer i sidste ende sørger for den ønskede effekt.
Med visse elektriske omgivelsesbetingelser genereres en karakteristik af MOSFET-adfærden. Det siger forenklet, under hvilke betingelser der "passerer" den spænding, der er mellem source og gate. Der opstår også kapacitive værdier, som har indflydelse på MOSFET-adfærd, når den anvendes som kontakt. De giver mulighed for meget hurtig tænd/sluk og er derfor egnet til høje frekvenser, for eksempel i switch-mode-strømforsyninger.
Interessante oplysninger om MOSFETs

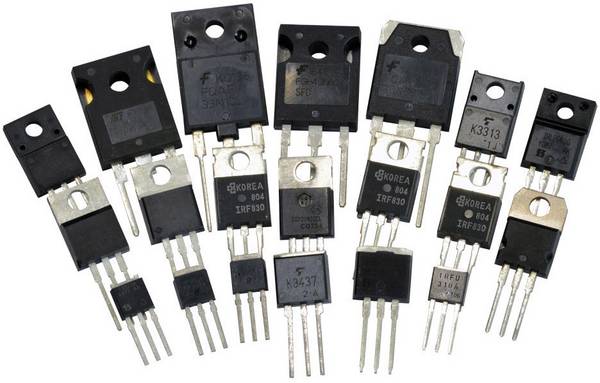

Insulated Gate bipolar transistor ( IGBT , på tysk »Bipolartransistor med isoleret gate-elektrode«) er en udvikling af MOSFET til anvendelse i effektelektronik. Ydeevnen for disse komponenter rækker op til et område på flere kilovolt, strømområdet overstiger et antal kilo-ampere. Disse komponenter anvendes som effekthalvlederkontakt for eksempel i motordrev, trækKraftstyringer, switch-mode-strømforsyninger eller i systemer til uafbrudt strømforsyning (UPS).
Hvilke MOSFETs kan fås hos Conrad?
I vores online shop kan du finde et stort udvalg af MOSFETs, der kan vælges efter forskellige tekniske kriterier:
I vores online shop kan du finde et stort udvalg af MOSFETs, der kan vælges efter forskellige tekniske kriterier:

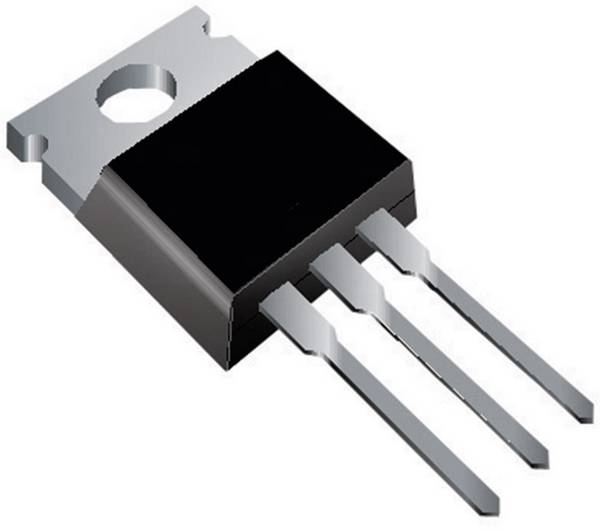

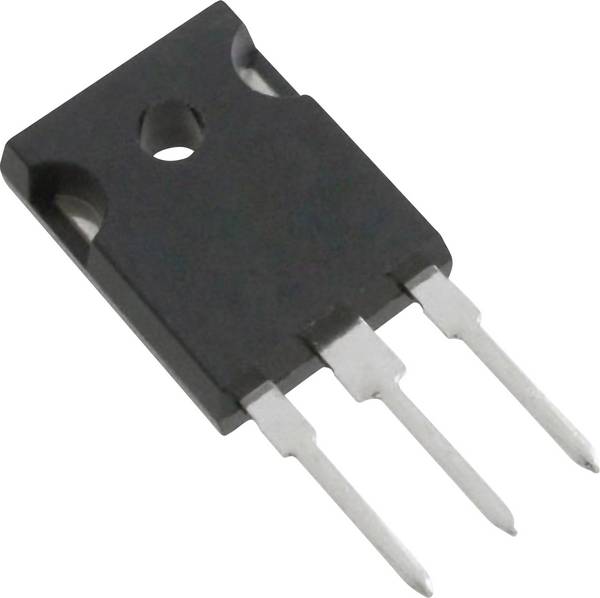

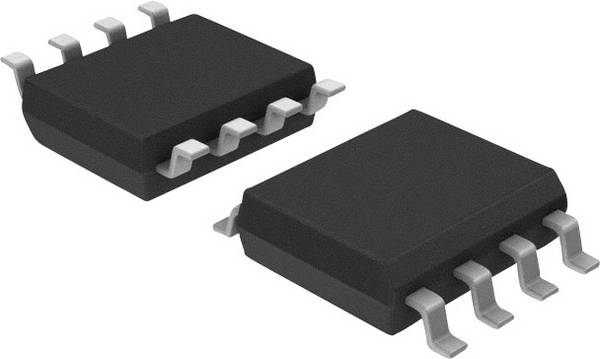

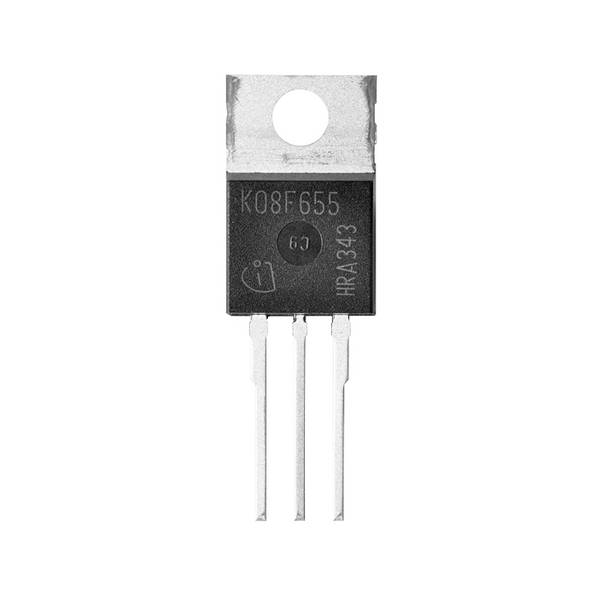

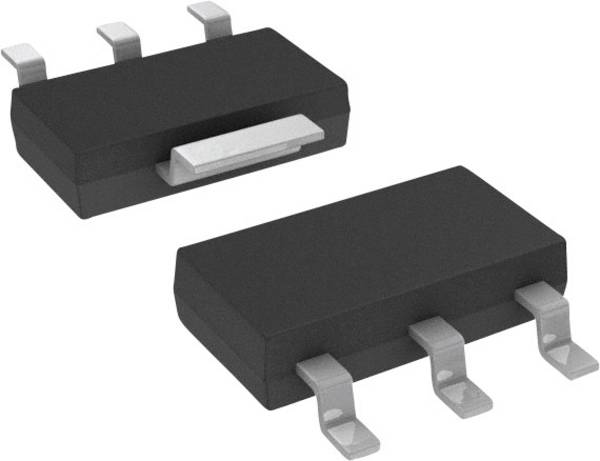

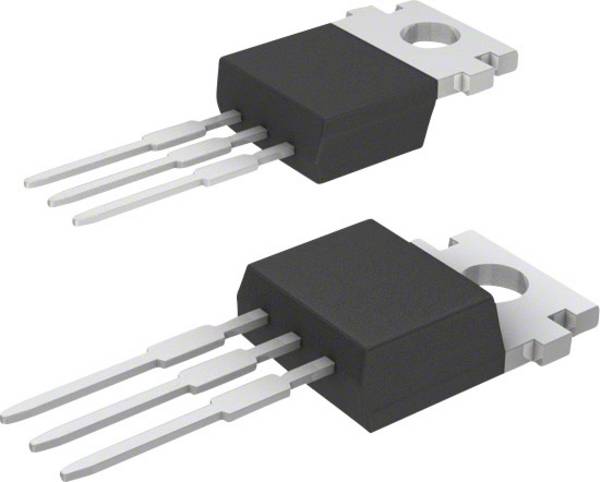

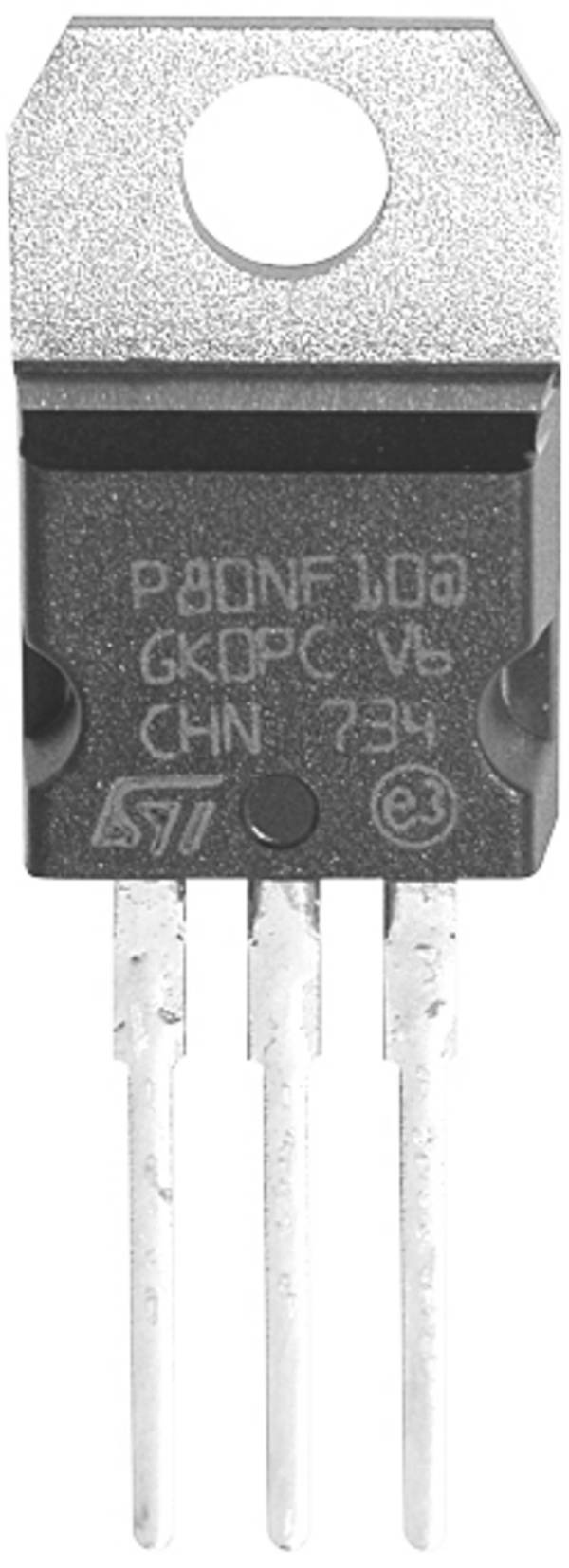

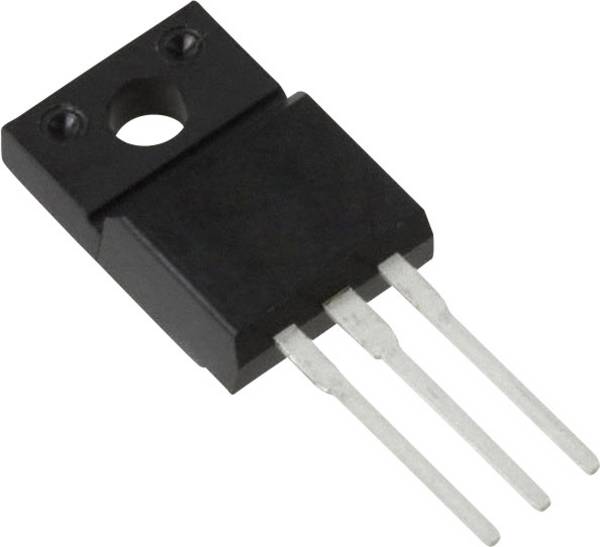

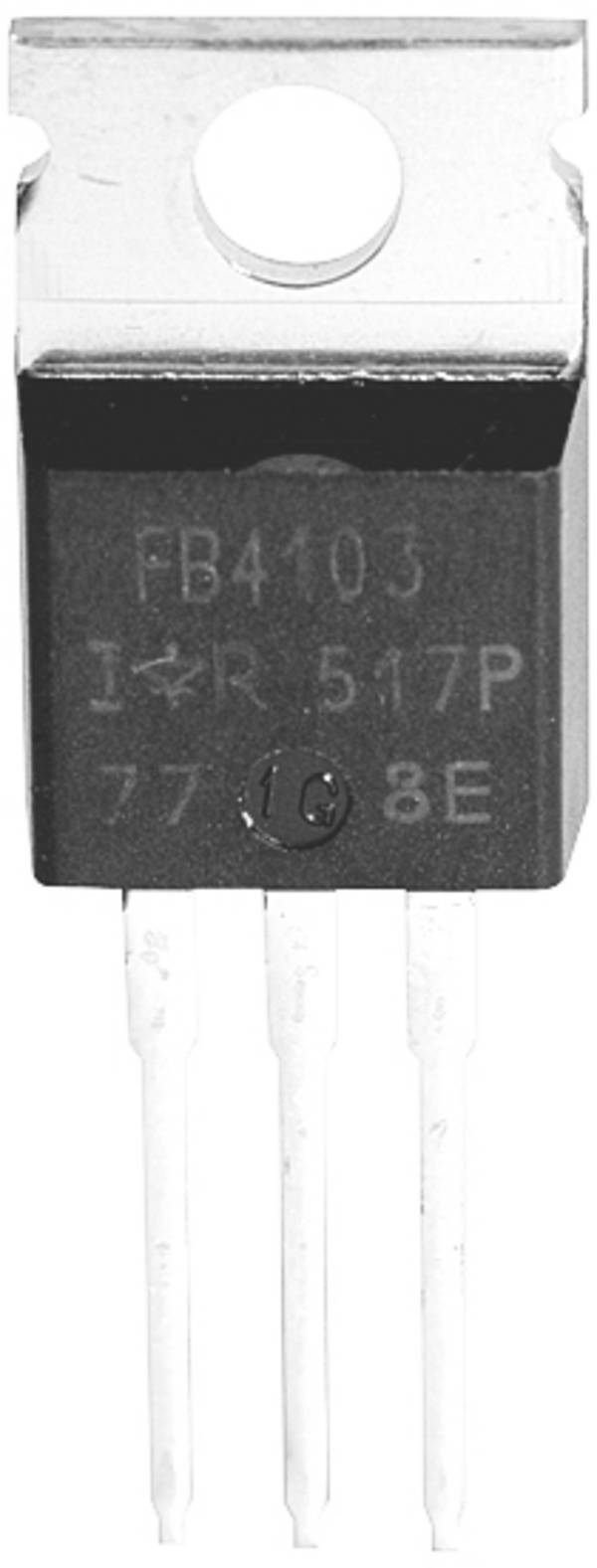

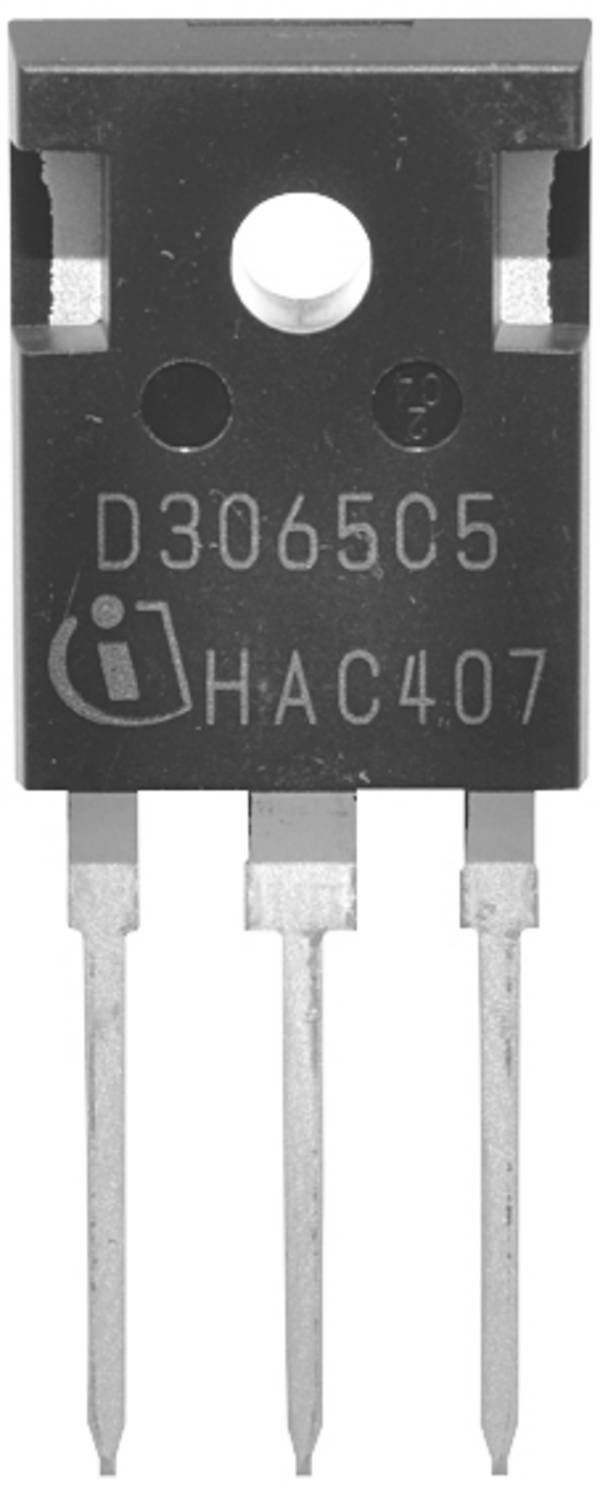

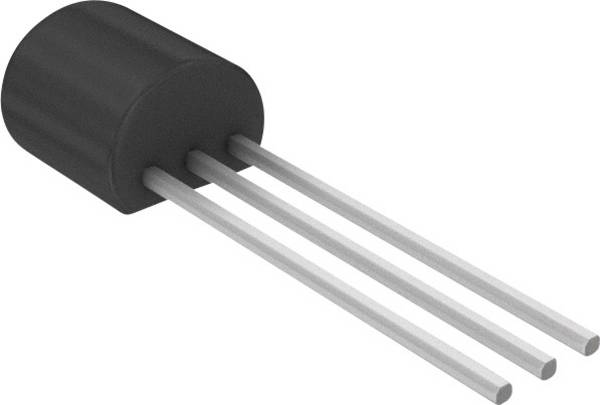

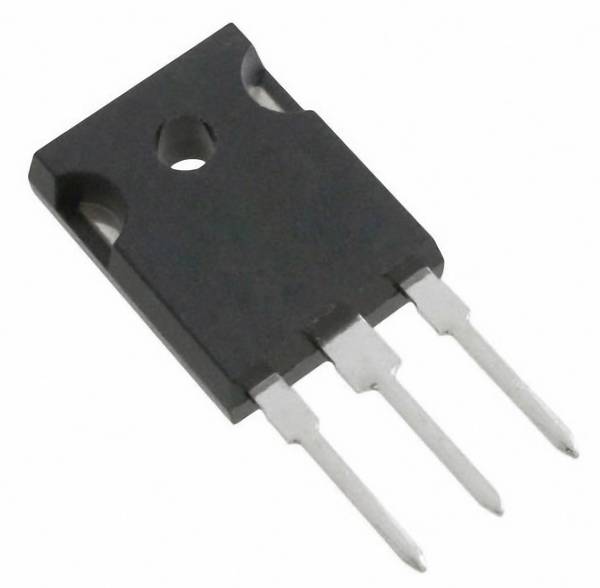

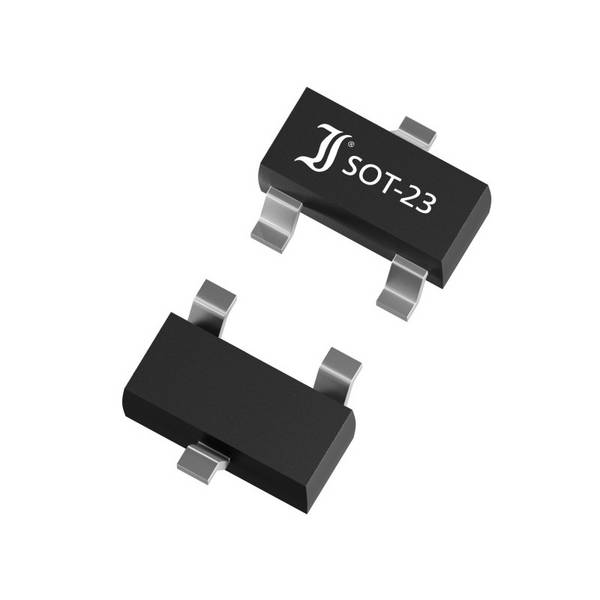

Kabinet
Her er der etableret en bred vifte af byggestandarder. MOSFETs med loddetilslutninger og som SMD-kabinet kan leveres. Næsten alle har en tilslutning til kølelegeme eller -flader.
Producent
Producentens forkortelse er en identifikationskode for producenten, som for det meste består af tre bogstaver.
Monteringstype
Der fås varianter med gennemførtehul, overflademontage (SMT) eller hus. Sidstnævnte komponenter er udstyret med skruetilslutninger til den elektriske forbindelse og montering. Vær opmærksom på, at længden af tilslutningsskruerne i nogle tilfælde er afhængig af den pågældende applikation. Skruer i passende længde med fjederring og skive bestilles særskilt.
Maksimal driftstemperatur
MOSFETs i vores sortiment arbejder i maksimalt temperaturområde fra 125 til 225 grader celsius.
P død
Denne værdi definerer den maksimale effekt, som i MOSFET kan omdannes til Varme uden at ødelægge halvledere - fra 0,225 milliwatt til 2.500 watt.
Variant
I dette menupunkt kan der vælges mellem forskellig ledeevne. Der findes også MOSFETs, som tilbyder forskellige ledningsevnemålretninger i et kabinet.
U(DSS)
Drain source voltage: Maksimal spændingsstyrke for komponenter mellem drain og source.
R(DS)(on)
Drain-source ON resistans: Modstand fra de tændte FET'er.
U(GS) (th) maks.
Gate-Source Threshold voltage: Forsyningsspænding, fra hvilken transistoren bliver minimalt ledende.
C(ISS)
Small signal Input Capaciance - gatekapaciteten: Gate-elektroden i en MOSFET er en indgangskapacitet.
I produktdatabladene er der detaljerede oplysninger fra producenterne om alle detaljer i MOSFETs.
Hvordan finder man den passende MOSFET?

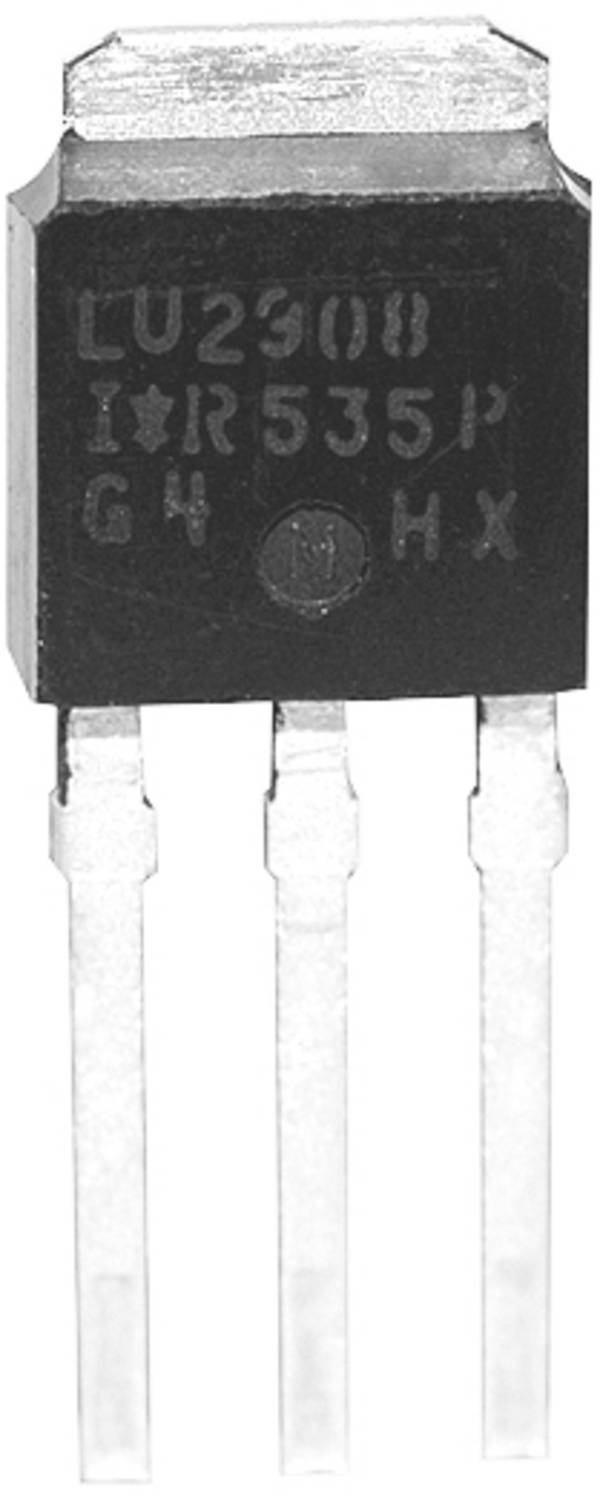

Det første trin i valget af den egnede bygge- og konstruktionsdel til et kredsløbs design er at bestemme, om der skal anvendes en N-kanal- eller en P-kanal-MOSFET. Det afhænger af den opgave, som styringen skal udføre.
Det er også nødvendigt at fastlægge den størst mulige spænding mellem drain og source. Bemærk, at denne værdi varierer med temperaturen - tag hensyn til det samlede tilladte temperaturområde for driften. MOSFET'ens nominelle spænding skal have et toleranceområde, der er tilstrækkeligt til at forhindre svigt i disse udsving. Andre aspekter er, at motorer eller transformere kan blive svingninger med tilbagevirkende kraft.
Hvad skal der tages hensyn til ved omgang med MOSFETs?
Vær opmærksom på de generelle forskrifter for håndtering af bestemte spændingshøjder for at forhindre skader som følge af elektrisk stød. Vedligeholdelsesarbejder på netspændingen må kun udføres af kvalificerede fagfolk. Frakobl strømforsyningen mod utilsigtet genindkobling, før arbejdet påbegyndes. I driftstilstand - netop under udviklings- eller laboratoriebetingelser - skal der sikres beskyttelse mod utilsigtet berøring.
Enhver person kan oplades elektrostatisk via bevægelse på flere 1.000 V elektrostatisk opladning. Ofte er kun få volt spænding tilstrækkelige til at ødelægge aktive elektriske komponenter. Det kan ske allerede ved tilnærmelsen. Det anbefales at sørge for en sikker jordforbindelse ved arbejde med meget følsomme måleapparater eller elektriske komponenter af enhver art.
Vores praktisk tip
Ved udskiftning af loddede MOSFETs kan du holde loddetiderne korte, for at undgå termiske ødelæggelser. Brug egnet lodning, især passende loddetilbehør ved lodning, til at beskytte printplader mod afløsning af lederbaner.
Hold momentangivelserne nede, når køleelementerne skrues i.
MOSFETs er følsomme over for statisk inviterede personer og genstande. Tilslut elektroderne elektrisk ledende kort, indtil de er monteret - det er nok at opbevare dem i skumgummi eller ESD-afskærmningsposer.
