Værd at vide til optokoblere
Was en optokobler?
Hvilke typer og konstruktioner af optokoblere findes der?
Kriterier for salg af optokoblere – hvad kommer det an på?
På den måde finder du den rigtige optokobler
FAQ – ofte stillede spørgsmål om optokoblere
Was en optokobler?

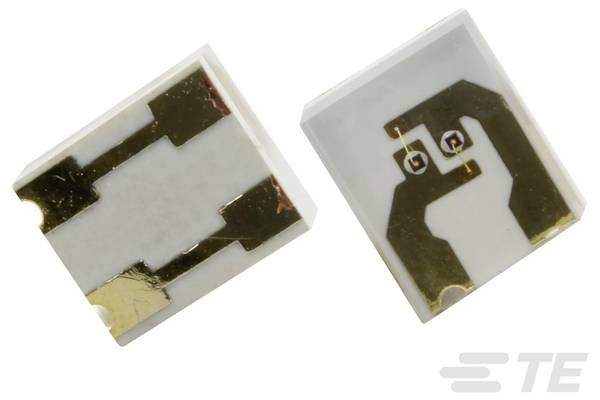

Optokoblere er optoelektroniske komponenter, der anvendes til overførsel af elektriske signaler samtidig med en galvanisk adskillelse af strømkredsene. Til dette formål sender en lys- eller laserdiode i indgangskredsen lys til modtageren, der som regel består af en fototransistor eller en fotodiode. Da fremmedlys ville forstyrre og påvirke denne kobling, sidder komponenterne i et lystæt hus, der samtidig beskytter den mekaniske. Optokoblere kan anvendes til at overføre analoge og digitale signaler.
Hvilke typer og konstruktioner af optokoblere findes der?

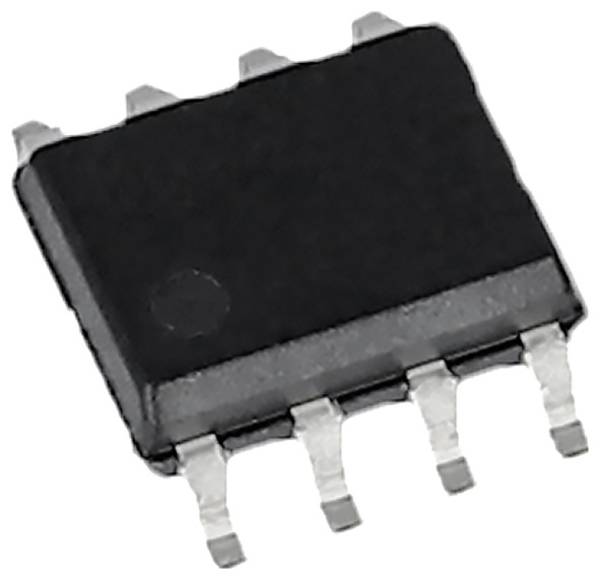

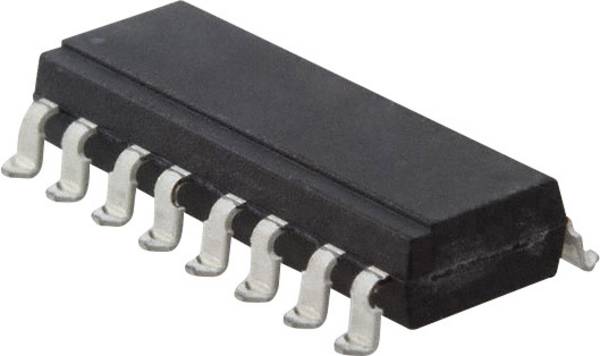

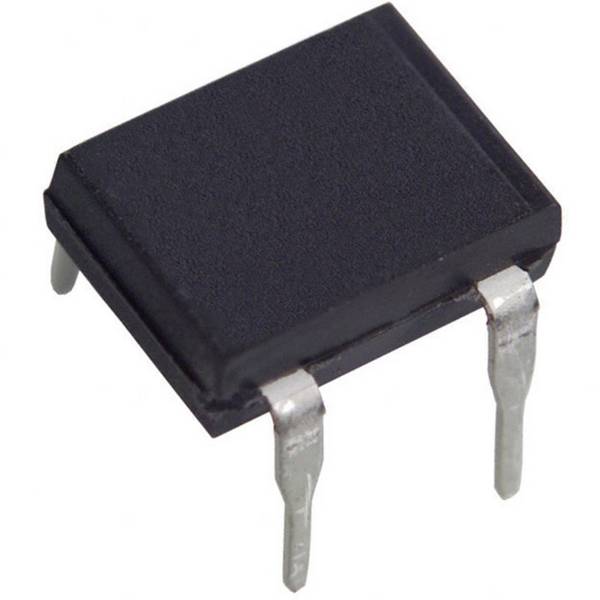

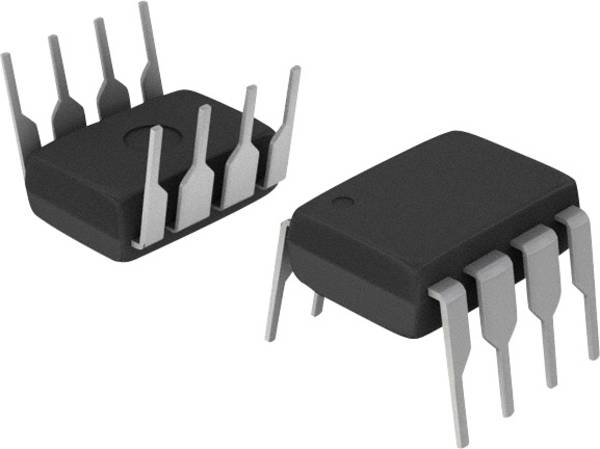

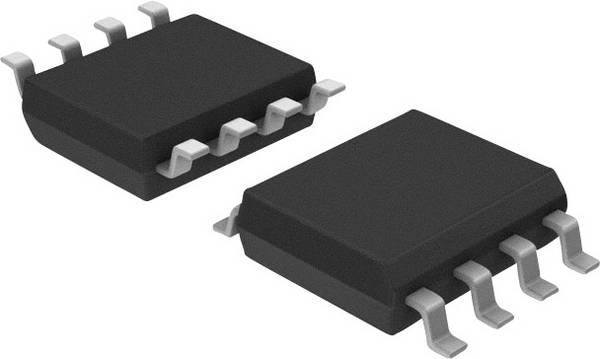

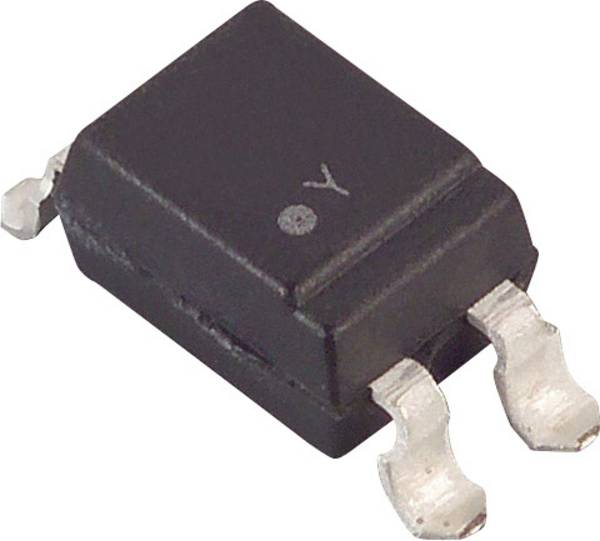

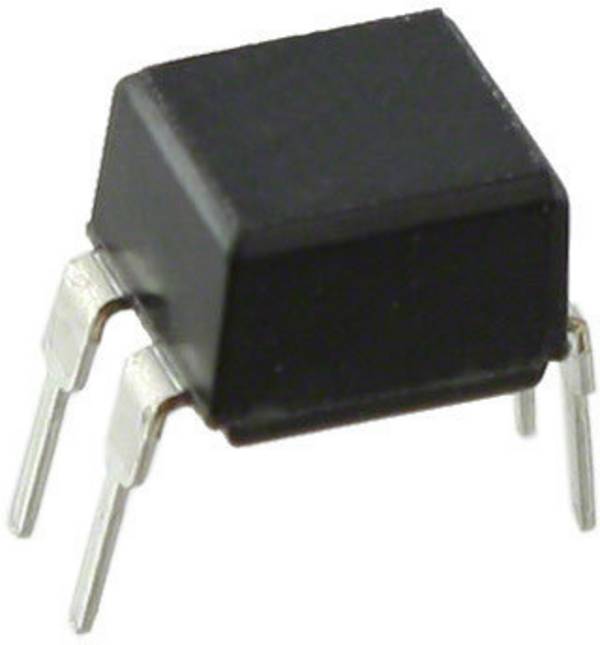

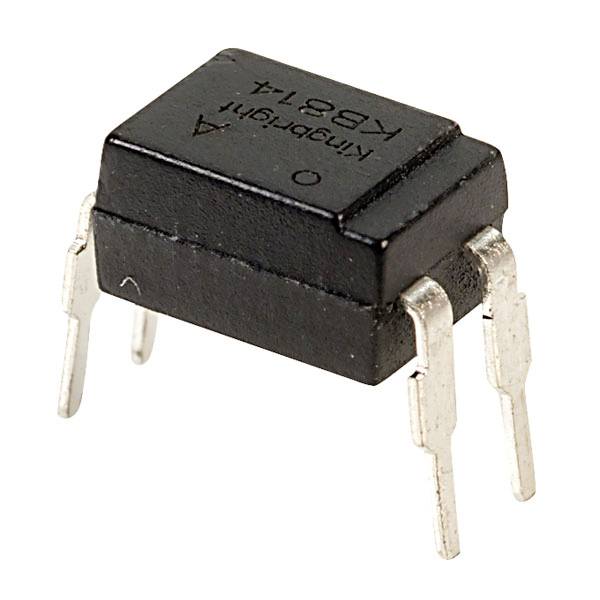

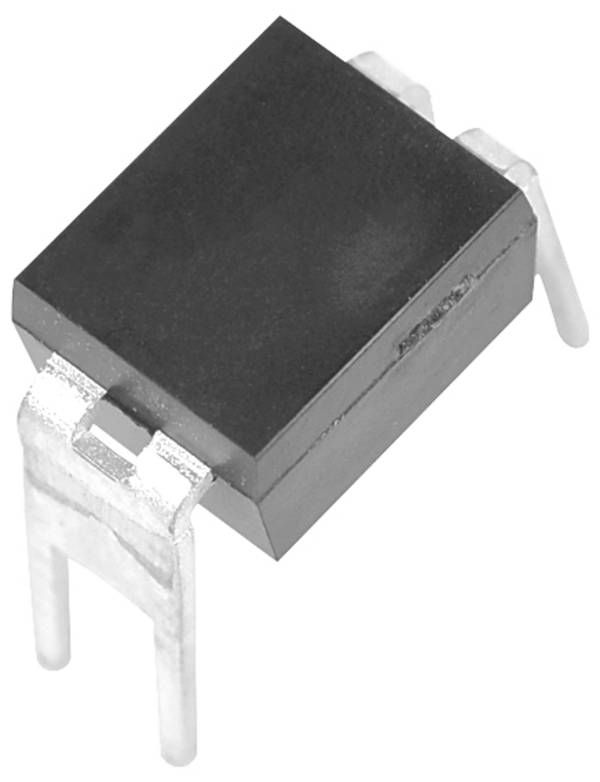

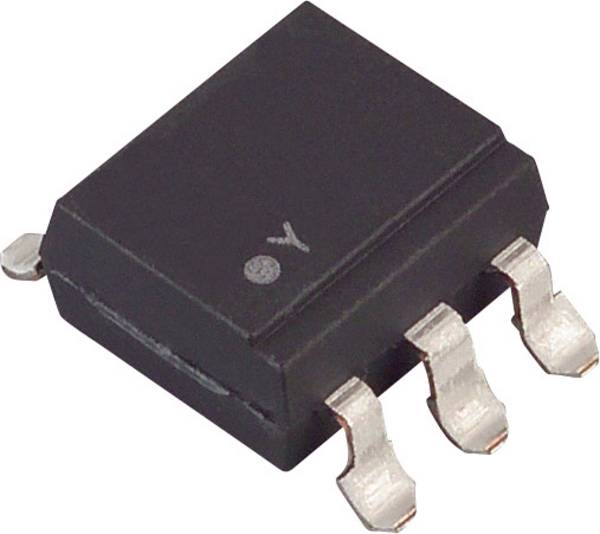

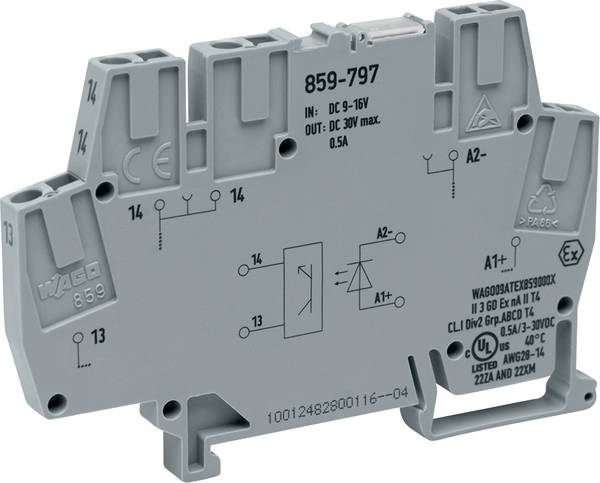

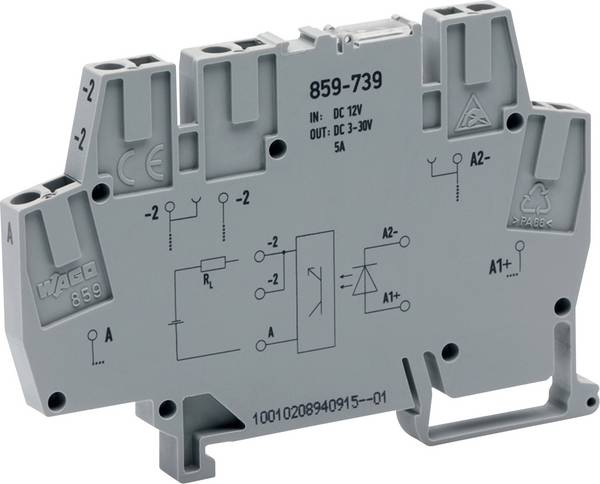

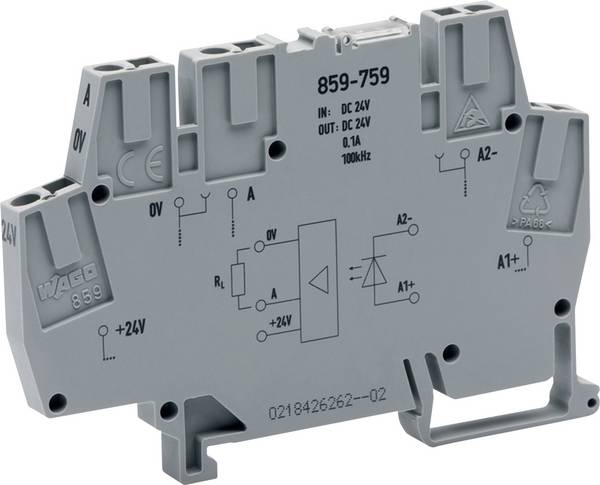

Optokoblere fås både i SMD-konstruktion og til almindelig gennemstiksmontering og tilbydes i forskellige kabinettyper som FOR eksempel SOIC, SOP, DIP, MDIP, SMO og mini-flat. Typer med højere isolationsspænding kræver af sikkerhedsgrunde en vis isolationsstrækning, med stigende spænding bliver designet derfor i det mindste i en akse større, også for at overholde de nødvendige krybeafstande ved tilslutningerne. En-kanals-optokobler har mindst fire tilslutningsben eller loddepads, hver på to på- og udgangssiden. Optokobler med to, tre eller fire kanaler har dermed op til 16 pins. Sådanne flerkanalede optokoblere reducerer bestykningsindsatsen og sparer desuden plads på printpladen.

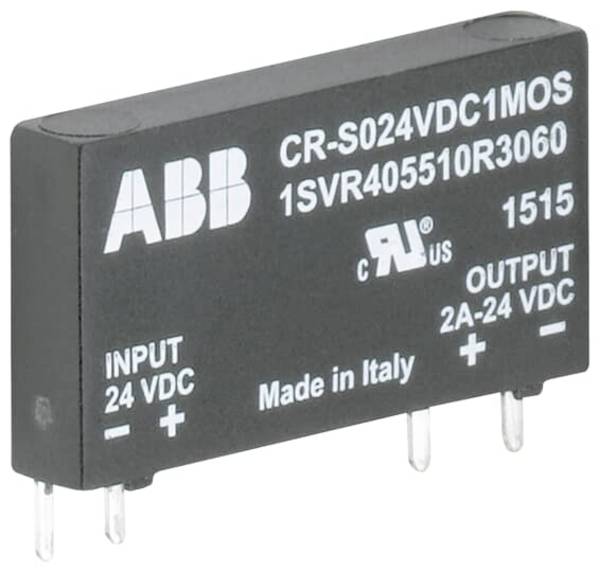

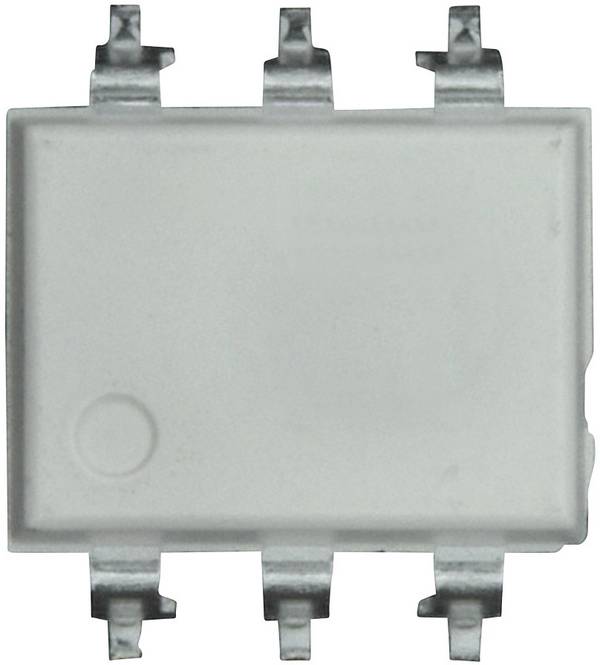

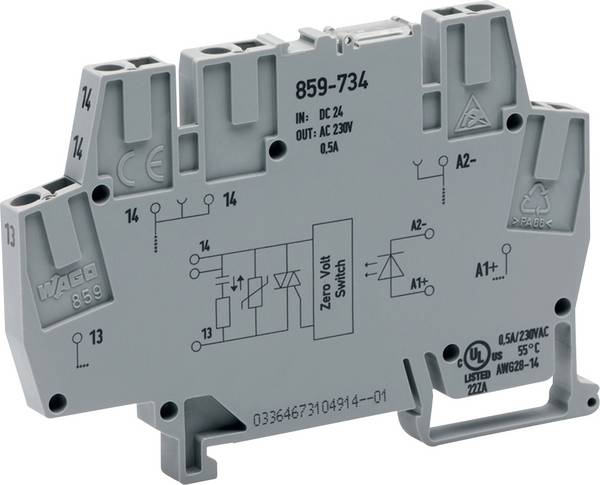

Der findes specielt udviklede optokoblere til næsten alle formål. De adskiller sig ikke kun med hensyn til isolationsspænding og maksimal kontakthastighed, men også med hensyn til strømbelastningsevne på udgangssiden og med hensyn til, om der ønskes en lineær eller ren digital overførsel. Der findes CMOS- og MOSFET-kompatible optokoblere, som stiller tilsvarende high- eller lavniveau til rådighed ved udgangen. Optokoblere med indbygget Triac, der i princippet ligner et elektronisk relæ (SSR = solid state-relæer), er ligeledes til rådighed. De er i stand til at koble betydeligt højere strømme end optokoblere, der arbejder med fototransistorer eller fotodioder.
Optokobler, som er specielt konstrueret til transmission af analoge signaler, såkaldte lineære optokobler, har en speciel intern opbygning for at opnå høje lineære egenskaber og kompensere for drift- og aldringsfænomener. Ved hjælp af en anden lysmodtager, som fungerer som reference, kan en reguleringsforbindelse styres, som tilpasser og korrigerer indgangsniveauet i overensstemmelse hermed.
Kriterier for salg af optokoblere – hvad kommer det an på?
Ved valg af passende optokobler bestemmes normalt konstruktionen og typen af formålet. Lineære eller analoge signaler kan kun overføres med optokoblere, der overfører indgangssignaler i forhold til udgangen. Digitale kredsløb har derimod brug for optokoblere, der kan skifte pålideligt mellem »fra« og »til« og »høj« og »lav«, når der ligger et bestemt signalniveau på indgangssiden.

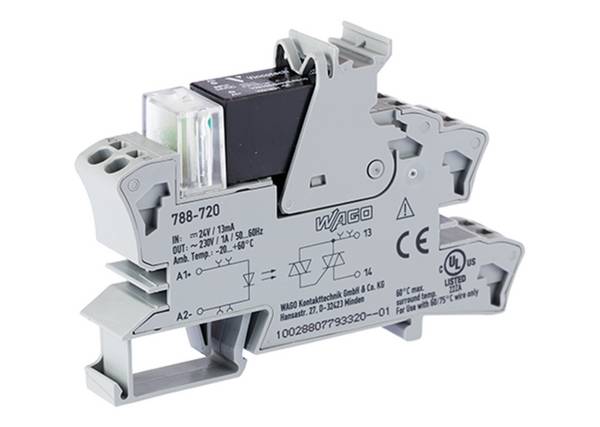

Optokobler med indbygget Triac har en ren tænd-sluk-funktion. De kan bruges til kobling af større strømme, ofte uden brug af ekstra effekthalvledere. Takket være relativt lave indvendige modstande forbliver effekttabet lavt, was tidskrævende køleforanstaltninger ikke nødvendigt og hjælper med at reducere det samlede strømforbrug af batteridrevne apparater.
Den lineariserede optokobler egner sig til krævende opgaver, især inden for måle- og reguleringsteknik. De er meget stabile over længere tid og udmærker sig ved en særlig god linearitet. Almindelige optokoblere egner sig derimod kun til relativt omtrentlige niveauoverførsler.
Hvis der arbejdes med netspændinger, skal optokoblere være absolut egnet til dette formål og godkendt. I den forbindelse skal der også tages hensyn til de nødvendige sikkerhedsafstande i form af de foreskrevne krybeafstande for at undgå driftsforstyrrelser og -uheld.
På den måde finder du den rigtige optokobler
Sørg for, at den nødvendige isolationsspænding er til stede og på udgangssiden ikke overskrides den maksimalt tilladte strøm i den givne applikation. Det er bedre ikke at spare på båndbredden, men at afsætte en vis reserve opad. Oplysningerne om grænsefrekvens refererer altid til det ideelle tilfælde og en præcist defineret driverstrøm. Findes der afvigelser i koblingskonesign, kan der forekomme afbrydelser i signaloverførslen, når optokobleren arbejder tæt på sin grænsefrekvens.
Ved udskiftning af defekte optokoblere skal der tages hensyn til konstruktionen: Passer rastermålet for konventionelle trådede typer og dermed også positionen og dermed størrelsen på loddepads i optokoblere til SMD-montering?
Af sikkerhedsgrunde er det vigtigt, at komponenterne er forsynet med det påkrævede godkendelsesmærke og opfylder den gældende standard. Optokoblere, der tilbydes i Conrad-butikken, stiller høje kvalitetskrav og udmærker sig ved pålidelighed og lang levetid.
FAQ – ofte stillede spørgsmål om optokoblere
Was the CTR for analog optokobler
CTR (Current Transfer ratio) er forholdet mellem jævnstrøm og udgangsstrøm. I tilfælde af digitale optokoblere mangler denne angivelse, i stedet angives den strømværdi, der som minimum er nødvendig for at opnå et skift i niveau fra udgangssiden.
Hvilken båndbredde har optokoblere?
Den maksimale skiftefrekvens varierer alt efter type mellem få kilohertz og rækker ved hurtige versioner med laserdioder som sendeenhed til gigahertz-området. Relevante oplysninger i form af til- og frakoblingstider samt båndbredde for specificeret indgangsstrøm er anført i det pågældende datablad.
Er optokoblere slidfri?
Optokoblere har ingen mekanisk bevægelige dele, og der forekommer derfor ikke noget slid i egentlig forstand. Elektroniske komponenter er imidlertid også underlagt en vis aldringsproces. For optokoblere gælder dette først og fremmest for sendeenheder i form af lys- eller laserdioder, der med tiden kan miste sin lyseffekt. For analoge optokoblere forlænges levetiden i denne henseende, hvis den maksimalt tilladte indgangsstrøm ikke fuldtes, men vælges mindre.
