Was en Schottky-diode?
Hvordan fungerer dioderne?
Hvor er anvendelsesområderne for dioden med metalhalvlederovergang?
Was relevant call-metode?
Was en Schottky-diode?
Schottky-dioden er en diode med metal-halvleder-overgang, som på grund af sin opbygning har bestemte fordele: Ligesom dioder med pn-overgang eller halvleder-halvleder-overgang har Schottky-dioder en spærrende funktion, der opnås via en skabt potentialbarriere, også kaldet Schottky-barriere. verfügen Schottky-Dioden über eine sperrende Funktion, die durch eine erzeugte Potentialbarriere, auch Schottky-Barriere genannt, erzielt wird. I modsætning til pn-dioder har Schottky-dioden nogle yderligere fordele: Den har med de anvendte materialer en lav gennemgangsspændingsfaldet, en minimal tabseffekt og korte forsinkelsestider. Disse ligger ved gode dioder inden for nogle få nanosekunder. Til det formål kan de, ligesom deres pendanter, anvendes som ensrettere. Effekten er opkaldt og dioden for øvrigt efter Physiker Walter Schottky, hvor elementet også føres under navnet Hot-Carrier.
Hvordan fungerer dioderne?
Schottky-dioderne fungerer på samme måde som almindelige halvlederdioder, hvor en halvleder udskiftes med metal: Metal-halvlederkontakten danner en rumladningszone, som lader strømmen strømme i gennemløbsretning fra en bestemt spænding, men samtidig stopper i den modsatte spærreretning.
Materialerne består af et metallag (del-) som f.eks. chrom eller platin og en n-doteret halvlederbelægning, hvoraf den vigtigste består af silicium, og for større spærrelæge også af en siliciumforbindelse eller galliumarsenid. Strømningsretningen eller spærremetningen bestemmes af det enkelte kredsløb af anoden med metallaget og katoden med n-doteret lag og af opladningen med elektroner.
Hvor er anvendelsesområderne for dioden med metalhalvlederovergang?
Netop ved hjælp af det hurtige kredsløb og den korte forsinkelse finder dioderne med metalhalvlederovergang en lang række anvendelsesmuligheder. De er f.eks. bedre end pn-dioder til højfrekvente anvendelser, f.eks. i mikrobølgeområdet. Her kan de anvendes som switch-dioder eller som ensretter. På grund af det lave spændingsfald kan de elektriske komponenter også anvendes som beskyttelseselement til transistorer. Som en sidste kan de anvendes i ethvert område, hvor det er nødvendigt at sikre mod returstrøm eller at regulere strømmen. Det kan være tilfældet for både lastemaskiner og netapparater. Netop sidstnævnte viser, at Schottky-dioderne finder anvendelse i næsten alle apparater.
Was relevant call-metode?
Conrad tilbyder et stort antal forskellige Schottky-komponenter, som passer til ethvert problem. Ved valg af den pågældende komponent skal følgende kriterier overholdes:
Gennemløb-/spærrelpænding og lækstrøm: De vigtigste overvejelser vedrører naturligvis ydelsesspecifikke data. Spørgsmålene om, hvor høj gennemgangsspænding er, eller hvilken spænding Schottky-komponenten kan blokere, før den bliver beskadiget, er her elementært. Gennemgangsspændingen skal vælges således, at der overhovedet kan strømme strøm. Ved spærrespænding derimod skal der sørges for, at dioden også kan klare de spændinger, der opstår, uden at gennembrudsspændingen overskrides. Så snart brudspændingen overstiger en bestemt værdi, øges låsestrømmen og ødelægger byggeelementet. Spærrestrømmens kendingsnummer angiver, hvor meget strøm der strømmer gennem dioden, når den drives i spærreletningen. Hvis den er for høj, opstår der skader. Dataene er forskellige og kan hentes fra oplysningerne på pakningen.

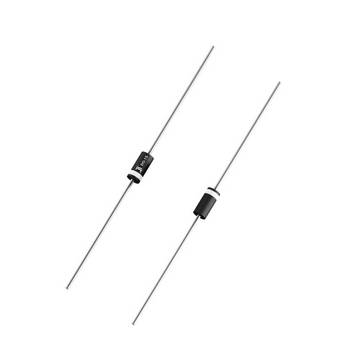

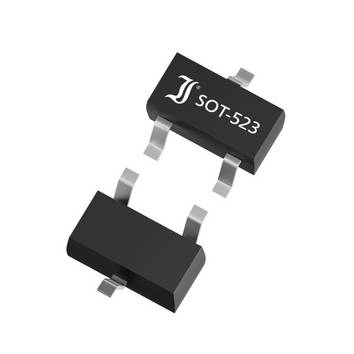

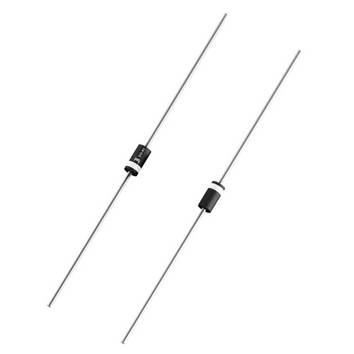

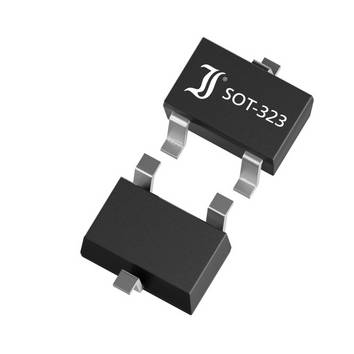

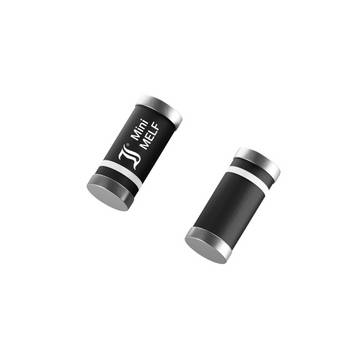

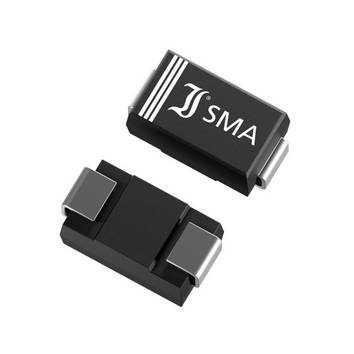

Kabinet: Huset er vigtigt for først og fremmest at beskytte det mod påvirkninger fra omgivelserne, men også for at sikre tilstrækkelig varmregulering og fagligt korrekt montering. Selv om der endnu ikke findes nogen fælles standard for kabinetter på internationalt plan, og de enkelte producenter anvender deres egne kabinetformer, er der nogle standarder: En af dem, der er mest udbredt for dioder, er do-formatet. DO står for diode outline og beskriver et kabinet i form af en cylinder, i ender af hvilken anode og katode befinder sig. Med denne kan dioden anbringes præcist og pladsbesparende. Valget af kabinettet afhænger også af placeringen af tilslutningerne, som igen har indflydelse på konfigurationen af den elektriske modulkonstruktion.

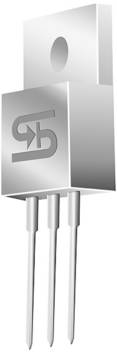

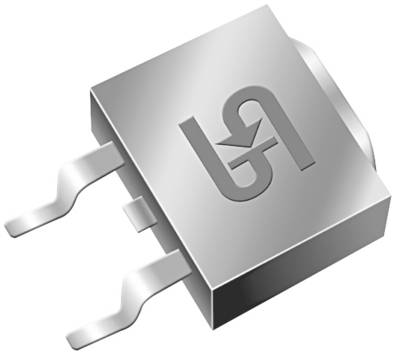

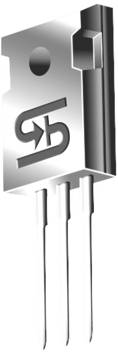

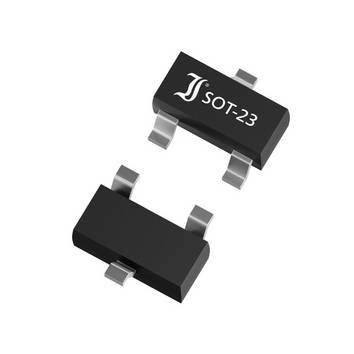

Konfiguration: Konfiguration eller arrangement af tilslutninger er særlig vigtig for diode-arrays. Her skal du frem for alt være opmærksom på, om tilslutningerne også passer til de senere anvendelsesmuligheder, og om det rigtige antal tilslutninger er til stede. Her skal der også lægges særlig vægt på placeringen og antallet af anode(r) og katode, så dioderne senere også kan monteres i passende retning.
Schottky-dioder giver ikke kun mange anvendelsesmuligheder, men også fleksibelt med forskellige kapacitetsvarianter og efter forskellige udfordringer. Anvendelsesmulighederne udvides yderligere med de forskellige kabinetter og konfigurationer, som også kan betjenes til mere specifikke anvendelser. Med de her beskrevne købekriterier finder du i vores online-butik den rigtige diode til løsning af alle udestående opgaver.
