Værd at vide via stift- og stiklister
Hvad er stiftlister/stiklister?
Efter hvilke kendetegn skelnes der mellem stiftlister/stiklister hos Conrad?
FAQ – ofte stillede spørgsmål om stiftlister/stiflister
Hvad er stiftlister/stiklister?
Stiftlister og tilslutningslister hører til printkortstikforbindelser som undergruppe af stikkene. De anvendes til at skabe stabile, men genoplukkelige elektriske forbindelser mellem bestykkede printkort og det elektriske miljø. De anvendes der, hvor det er nødvendigt, at man hurtigt kan udskifte komplette elektriske eller elektroniske komponenter efter behov, for eksempel for at holde maskintilstandstider korte eller for at kunne istandsætte sikkerhedsrelevante områder efter udfald så at sige med et håndtag.
Forbindelserne skal være formsluttende, så man på sikker vis undgår fejltilslutninger. De skal være udformet eller anbragt således, at kun konstruktioner, der er bestemt til hinanden, kan samles. Det står i stikteknikken det specialiserede begreb kodning for.
Derudover kan stiftlister og tilslutningslister udstyres med låse for at skabe en sikker forbindelse i mekanisk krævende beskyttelsesforhold, f.eks. i biler, stærkt vibrerende værktøjer eller husholdningsapparater (vaskemaskine, elektrisk stiksav).
Stiftlister og tilslutningslister loddes grundlæggende på en installationssystemliste eller printplade. Ca. 10 % af de tilbudte produkter kan adskilles og kan således udlægges til det faktisk nødvendige eller eksisterende antal kontaktsteder med et enkelt værktøj.
Efter hvilke kendetegn
skelnes der mellem stiftlister/stiklister hos Conrad?
Som underkategorier tilbydes stiftlister/stilister som:
- Tilslutningskabinet-kabel med lyntilslutninger til kabler, som derefter er monteret formsluttende under en isolerende afskærmning
- Tilslutningskabinet-printplade til pålodning på printplader i rastermål 0,5 mm
- Bøsningsliste (præcision), som også er egnet som SMD-komponenter til montering ved hjælp af industrielle loddeteknik SMT
- Bøsningsliste (standard) til lodning på printplader i forskellige gængse gittermål

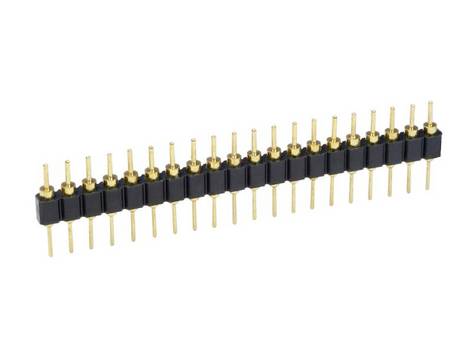

- Stiftliste (præcision), også til dels som SMD-byggeelement også til montering ved hjælp af industriel lodning SMT i små gittermål

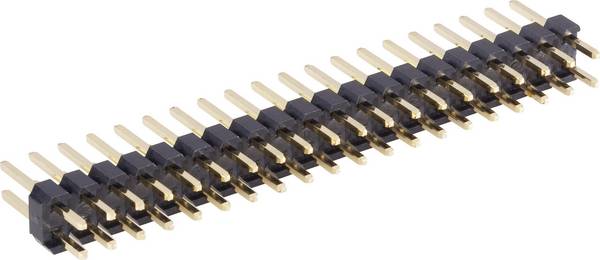

- Stiftliste (standard) til loddemontering i printkort i større printplademål
- Forbindelsesstiftliste til loddemontering
- Produkterne er udført som lige bøsning, som bøsningsliste lige eller vinklet, som stik og stiftliste lige eller i vinklet konstruktion for at kunne reagere på forskellige konstruktions- og installationskrav.
- Antallet af poler strækker sig fra enpolet til indlæg med 100 polakker.
- Kontaktoverflade kan være guld, forgyldt, selektivt forgyldt, nikkel, nikkel fortinnet eller komplet fortinnet. Kontaktmaterialet har en væsentlig indflydelse på forbindelsernes lave overgangsmodstand og på bevarelsen af signalkvaliteten ved passage af stikforbindelsen.
- Den elektriske belastningsevne rækker fra 0,5 ampere til 48 ampere. Stifternes udformning: Firkant, kvadratisk, flad, rund eller rektangulær. Formen på bøsningen: Rund eller som firkant.
- Strukturdimensionen (med forkortelse RM) på 0,5 millimeter op til 7,62 millimeter i gængse trin, også til industrielle anvendelser
- Stiftlængden på printsiden, altså på indlodningspositionen: Fra 0,85 til 13 millimeter
- Stiftlængde stiksidet: Fra 2,3 til 14 millimeter
- Stiftdiameter: Fra 0,05 til 1,3 millimeter
- Salgsenhedens størrelse som antal stiftlister/stiklister i sæt med forskellige typer og op til emballageenheder med 3.000 stk.
FAQ – ofte stillede spørgsmål om stiftlister/stiflister
Hvad skal overholdes ved valg af stiftlister/stiklister?
Valget sker på grundlag af anvendelsesformålet, rastermålet for eksisterende installationssystemer eller printplader samt de elektriske, mekaniske og termiske parametre for omgivningen. Kabinetmaterialet er afgørende for termisk bestandighed.
Hvad skal man være opmærksom på ved udskiftning af stiftlister/stiklister?
Ved udskiftning skal de elektriske og mekaniske data for det pågældende produkt overholdes. For mange komponenter, der skal udskiftes, er der brug for særlige, til dels industrielle, loddeteknikker. Dette arbejde bør udføres af eksperter. Brug af varmluft-loddekolbe eller en tangloddekolbe til aflodning anbefales - en såkaldt tweezer. Til dette er der specielle loddespidser, som kan bruges til at betjene flere loddesteder på samme tid. Apparaterne fås også i Conrad-butikken.
Hvordan kan jeg genkende defekte stiftlister-/stiklister-systemer?
Defekte stiftlister/tilslutningslister dukker blandt andet op.
- Oxidering af kontakter, dvs. på stifter og/eller bøsninger med stigende overgangsmodstand. Derved opstår der spændingsfald, reduceret strømledende evne og ringe overførsel af signaler. Det kan gå hånd i hånd med opvarmning og i ekstreme tilfælde føre til, at systemkabinettet smelter, eller at kontakterne aflodning.
- Urene loddesteder, som mister kontakten ved vibration eller andre mekaniske påvirkninger.
- Deformering eller brud på kabinettet som følge af opvarmning, mekanisk overbelastning eller Kemisk reaktion.
- Deformering af stifter på grund af uforsigtig sammenkobling, tilsmudsning eller forkert brug af værktøj.
